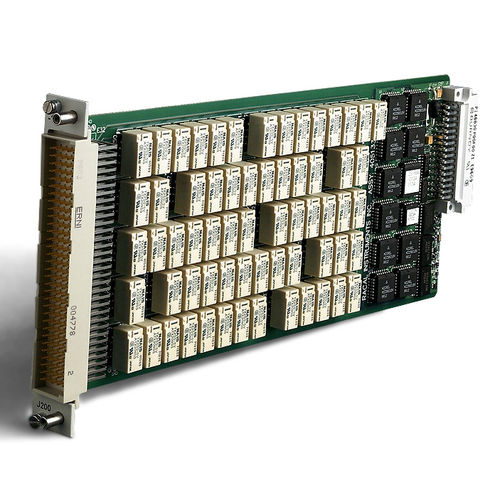

Multiplexor tarjeta 1260-134

de vídeopara aplicaciones de telecomunicacionesmulticanales

Plug-in de multiplexor de alta densidad El Racal Instruments™ 1260-134 es una tarjeta de conmutación de escáner/ multiplexor de dieciséis canales, 1x4, de dos hilos multiplexor para su uso en los carros Racal Instruments™ 1260-100 o 1260-101 Adapt-a-Switch™ VXI de Racal Instruments™ o en el mainframe de conmutación GPIB/ Ethernet de Racal Instruments™. Información del producto El 1260-134 es ideal para su uso en aplicaciones de conmutación de señales de audio, vídeo, telecomunicaciones o de propósito general. Cada multiplexor 1x4 se controla de forma independiente, lo que permite al usuario conectar cualquier combinación de canales al puerto común. Esta configuración proporciona hasta cuatro salidas idénticas por MUX con una capacidad de corriente de hasta 2 A. También se puede conseguir un 1x4 de 4 hilos utilizando dos celdas de 1x4. El 1260-134 se instala fácilmente y directamente desde el panel frontal en el 1260-100 o el 1256. Como todos los relés del 1260-134 son electromecánicos, todas las entradas/salidas son intercambiables para satisfacer los requisitos de prueba del sistema. Los conectores de interfaz no se suministran con el 1260-134 y deben pedirse por separado; sin embargo, un conjunto de cable de 6 pies sin terminación está disponible como opción estándar. La interfaz Racal Instruments™ Option-01T (para VXI) controla el 1260-134 utilizando comandos basados en registros o en mensajes. El 1256 (para GPIB/ Ethernet) soporta operaciones basadas en mensajes. Consulte la documentación de la Opción-01T/1256 para obtener más información sobre las especificaciones y características del producto, como inclusión, exclusión, listas de exploración, nombres de rutas definidos por el usuario y estados de reinicio. La serie Adapt-a-Switch™ incluye compatibilidad con VXIplug&play para marcos basados en la interfaz de programación de aplicaciones Microsoft Win32®, incluidos los controladores para LabWindows™/CVI y LabVIEW™.
