Digitalizador hasta 150 MS/s 6084-2105

1 canal2 canales14 bits

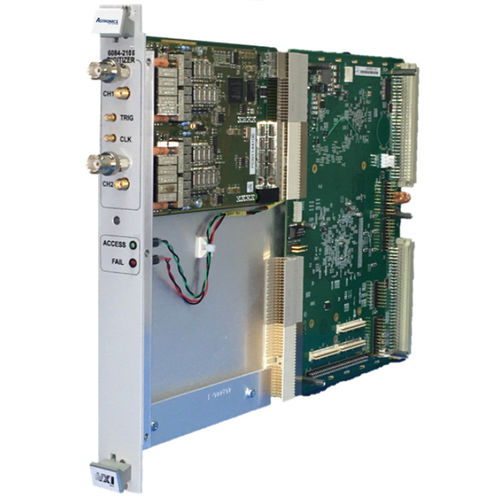

El Astronics Test Systems™ 6084-2105 Digitizer es un módulo VXI que se recomienda para sistemas VXI que necesitan mejorar la precisión o sustituir un instrumento obsoleto. Contiene dos canales digitalizadores de 125 MS/s y 14 bits. El ancho de banda máximo para la adquisición de señales en los rangos de tensión más bajos es de 60 MHz y de 32 MHz en rangos de hasta 32 Vpk-pk. La oscilación máxima de la tensión de entrada es de 256 Vpk-pk. Información del producto Muestreo de amplio rango dinámico El digitalizador de doble canal 6084-2105 muestrea formas de onda Single-Ended (SE) o Diferencial (DIFF) a frecuencias de hasta 60 MHz y con amplitudes que oscilan entre 250 mV y 256 V. Potente motor de adquisición El sistema de disparo del 6084-2105 admite adquisiciones normales, pre-disparadas y post-disparadas (retardadas), conservando los 32 Meg/ch de memoria de muestras.La adquisición puede iniciarse de una de las siguientes formas: disparo por software, disparo externo, o por un flanco positivo o negativo en el canal 1 o canal 2.Magnífico rendimiento de CA y CC A pesar del amplio rango dinámico de funcionamiento, el digitalizador ofrece un impresionante rendimiento de CC y CA con una precisión relativa típica del 0,006% y una SFDR de 80 dB a 1 MHz. Todos los rangos de entrada están totalmente cubiertos por una tensión de offset programable que permite ampliar el rango de amplitud requerido con la máxima resolución. Los valores medidos tienen una precisión de CC de ±1,2 mV a 250 mVpk-pk y de ±0,65 V a 256 Vpk-pk. A 10 MHz, la SNR típica es de 62 dB y la THD de sólo 70 dB. Esta rara combinación de excelentes prestaciones de CC y CA en un solo producto hace que el 2105 sea útil en aplicaciones que van desde la caracterización de dispositivos hasta las pruebas de producción.
