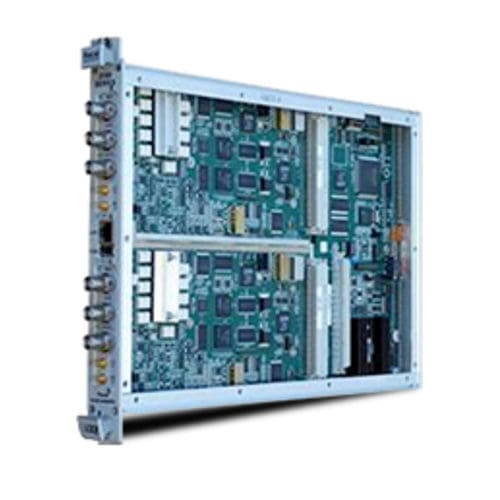

Sintetizador digital directo 3100M

PLLde frecuencia

La serie de sintetizadores de forma de onda 3100M de Astronics Test Systems combina rendimiento de generación de formas de onda de 300 MS/s, versatilidad y tamaño compacto en un formato VXIbus de una sola ranura. El 3100M es una versión muy mejorada de un instrumento probado en campo, ideal para Generación de estímulos de prueba VXI. Sustituye a uno o dos de los populares 3152A Preci- de Precisión 3152A, que son estándar en muchas plataformas de prueba militares y comerciales plataformas de prueba militares y comerciales. Información del producto Modo de compatibilidad El 3100M funciona por defecto en su modo operativo de mayor rendimiento, pero también puede configurarse para que funcione como si fuera un 3151A+ o 3152A para todos los modos, incluidos (entre otros) PLL, PM, modo secuenciado, retardo de disparo y sincronización multimódulo. El 3100M proporciona una interfaz de panel frontal diferente a la del 3152A. Para los diseños heredados, consulte la literatura de los modelos 3151B y 3152B para obtener más información Modos de modulación El 3100M permite la modulación de una forma de onda portadora de hasta 100 MHz con diez tipos de modulación que incluyen AM, FM, PM, FSK, PSK, ASK, salto de frecuencia, salto de amplitud, modulación 3D (una combinación de AM, FM y PM) y modulación por ancho de pulso (PWM). Las fuentes de modulación son todas internas excepto la PM (externa o interna con el modo 3D) e incluyen sinusoidal, cuadrada, triangular, rampa y arbitraria (en algunos casos). La PWM se genera mediante el software de creación de formas de onda incluido y se descarga en el instrumento Frecuencia Barrido El 3100M barre formas de onda sinusoidales (ahora usando Síntesis Digital Directa o DDS), cuadradas o triangulares entre dos frecuencias cualesquiera hasta 100 MHz. El barrido puede realizarse de forma ascendente o descendente y de forma lineal o logarítmica.
