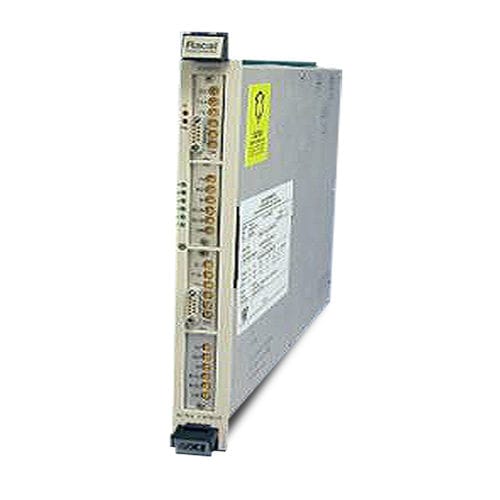

Sintetizador digital directo 3164

multivías

La serie 3164 de Racal Instruments™ es un módulo VXIbus de ancho simple. El 3164-2 tiene dos canales de generador de forma de onda arbitraria (AWG) de 14 bits que funcionan de forma independiente, y el 3164-4 AWG tiene cuatro canales. La máxima la frecuencia de muestreo máxima para cada canal es de 125 MS/s. Todas las formas de onda se pueden muestrear a partir de datos previamente cargados en la memoria de formas de onda o cargados y emitidos sobre la marcha. Información del producto Formas de onda incorporadas Las formas de onda estándar, como la sinusoidal, la cuadrada, la triangular, la de rampa y la de pulso, se calculan y cargan en la memoria de formas de onda automáticamente en función de sus parámetros especificados. Se proporciona una entrada de modulación AM para el canal principal de AWG Potente capacidad de barrido Se proporciona una gran memoria de formas de onda de dos páginas (512 k muestras/página) para poder cargar múltiples formas de onda en la memoria para una rápida ejecución de la prueba. Además, el contenido de una página puede salir mientras la otra página se carga con datos frescos, lo que permite el funcionamiento en tiempo real Emulación Wavetek AWG (versión opcional) Existe una versión opcional del 3164. Esta opción emula los conjuntos de comandos SCPI de las AWGs obsoletas de Wavetek. Aunque no se trata de una sustitución directa, esta función facilita la transición desde los modelos 1370, 1395 y 1396 de Wavetek. Póngase en contacto con la fábrica para obtener más detalles sobre esta versión.
