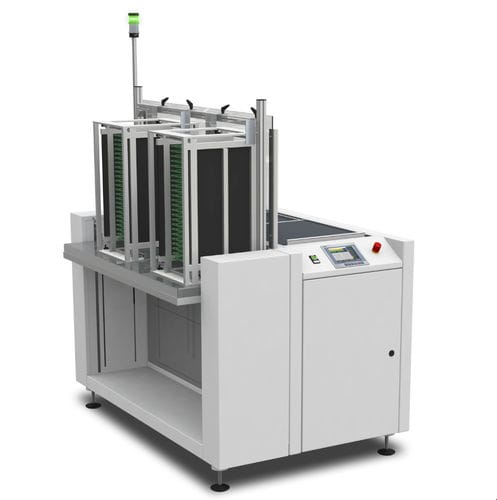

Sistema de carga y descarga para circuito impreso VEGO AES 05

automático

Descripción La estación de carga en línea AES 05 se utiliza para alimentar automáticamente placas de circuito impreso en una línea de producción SMT o en máquinas de proceso individuales, por ejemplo, impresoras de esténcil, sistemas de recogida y colocación, hornos de reflujo o sistemas de prueba. La unidad consta de un transportador de carga y otro de descarga para los almacenes, un eje de elevación con una plataforma para los almacenes, un transportador de transferencia a la unidad siguiente y un empujador accionado eléctricamente. Los transportadores para los almacenes están situados uno al lado del otro en el mismo nivel. Los almacenes se cargan en el transportador de carga y se transportan hasta su posición en la plataforma del almacén. Desde esta posición se extraen las placas de circuito impreso. El almacén vacío se transporta el almacén vacío se transporta de nuevo en el transportador paralelo y se almacena hasta su retirada manual. Características cambio automático del almacén con pinzas en la parte superior e inferior _ Transportadores de carga y descarga situados uno al lado del otro en el mismo nivel _ Inserción manual de las placas de circuito impreso en el desapilador de placas _ La altura de transferencia de los almacenes es la misma en ambos transportadores _ Guía de doble eje de elevación Opciones altura de transporte 950 mm ± 50 mm adaptación del almacén ajuste eléctrico de la anchura ajuste automático de la anchura salida múltiple mecanismo de reinserción sujeción universal del cargador dispositivo de apertura automática del cargador dispositivo de control del paso del cargador
