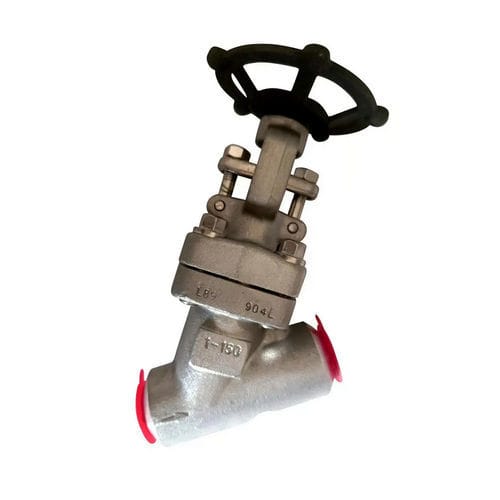

Válvula de globo

con volantecon control neumáticode cierre

- Funciona subiendo o bajando el disco para abrir, regular o cerrar el flujo de fluido, también conocidas como válvulas de globo de patrón oblicuo. - El asiento y el vástago están orientados a 45o grados con respecto al eje de la tubería. - La fuerza para subir o bajar el disco proviene del volante o actuador. Luego, la fuerza se transmite a través del vástago de la válvula al disco. El operador de la válvula gira el volante y luego hace girar el vástago. Cuando el vástago gira, comienza a moverse hacia arriba o hacia abajo. Es a través de este movimiento lineal del vástago que ayuda al disco a abrir o cerrar el flujo de fluido. - Las válvulas de globo con patrón en Y se recomiendan para aplicaciones en condiciones de alta presión y donde no es deseable una caída de presión. Otros tipos de válvulas de globo, como las válvulas de globo con patrón Z, son propensas a perder presión. - El vástago y el asiento de las válvulas de globo en forma de Y brindan una trayectoria de flujo recta cuando están completamente abiertas, lo que ayuda a reducir la resistencia al flujo de fluido para reducir el problema de la caída de presión. Su ubicación en el sistema de tuberías no está limitada. El diseño tipo Athena Y reduce al mínimo la resistencia al flujo de la válvula de globo. El asiento y el vástago tienen un ángulo de aproximadamente 45 grados, lo que proporciona un recorrido de flujo más recto en plena apertura y ofrece la menor resistencia al flujo. Estas válvulas se utilizan para estrangular durante operaciones estacionales o de arranque.
