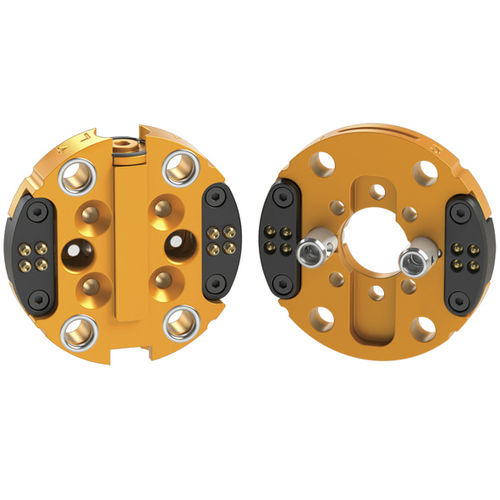

Cambiador de herramientas para robot QC-1

automáticode alta velocidad

-Construcción Modular: Las capacidades eléctricas se construyen dentro de módulos separados aumentando la flexibilidad para el cliente. Extremadamente compacto y diseño ligero para robots delta o “spider” de alta velocidad. Diámetro del cuerpo de 1.77 pulg. (45 mm). Pesa 3.3 onzas (93.8 gramos) con conectores y módulos E04. (4) conexiones de aire de paso M5. Altura de apilamiento de solamente 0.67 pulg. (16.9 mm). Las partes de bloqueo se elaboran de acero inoxidable Rc58. La tecnología de bloqueo sin toque permite una distancia de separación máxima de 0.04 pulg. (1.0 mm) entre las placas del Máster y Herramientas. El mecanismo patentado del diseño del mecanismo de bloqueo a prueba de fallas tiene como resultado una baja fuerza que actúa sobre el pistón. Límite de Carga Útil Sugerido : 3 lb Fuerza de Bloqueo @ 80 psi (5.5 bar): 39 lb Capacidad del Momento Estático (X y Y): 8.7 lbf-in Capacidad del Momento Estático (Z): 10.2 lbf-in Repetibilidad Posicional - (X, Y y Z) - 0.0004 in Peso - Cuando se acopla: 0.207 lb Peso Máster: 0.124 lb Peso de Herramientas: 0.0829 lb Distancia máxima entre la placa Máster y la de Herramientas antes del bloqueo: 0.04 in Tamaño de Puertos de Paso Neumático (cantidad): (4) M5 o #10-32
