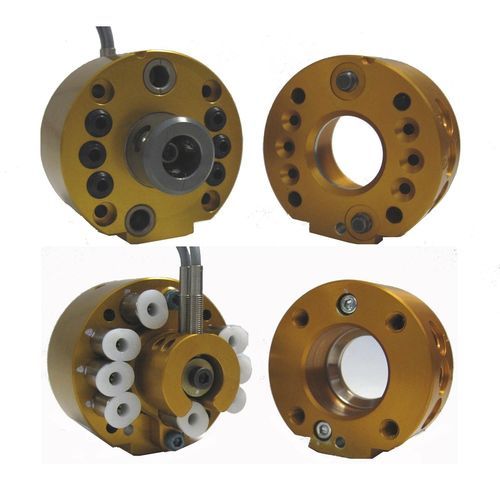

Cambiador de herramientas para robot QC-11 Hollow-Wrist
automático

cambiador de herramientas para robot
cambiador de herramientas para robot
cambiador de herramientas para robot
Añadir a mis favoritos
Añadir al comparador


Características

Aplicaciones
para robot
Tipo
automático

Descripción

-Ligero y tamaño pequeño con mecanismo de bloqueo de alta resistencia. Puertos NPT 1/8" en un paquete ligero pequeño. Los puertos de aire axial pasan directamente dentro del robot de Muñeca Hueca aumentando la confiabilidad. La tecnología de bloqueo sin toque permite hasta 0.12 pulgadas (3.0 mm) de separación de la placa cuando se bloquea. El mecanismo patentado del diseño del mecanismo de bloqueo a prueba de fallas tiene como resultado una baja fuerza que actúa sobre el pistón. El gran diámetro del pistón y el recorrido de la bola externa aumentan la capacidad del momento. Todas las partes de bloqueo se elaboran de acero inoxidable Rc58. Bridas de larga duración para paso neumático. El Máster de Muñeca Hueca se empareja con el costado de Herramientas estándar. El Máster QC-11HM tiene la característica de (6) conectores de 1/8 para paso de aire. Límite de Carga Útil Sugerido - 35 lb Fuerza de Bloqueo @ 80 psi (5.5 bar): - 240 lb Capacidad del Momento Estático (X y Y): - 180 lbf-in Capacidad del Momento Estático (Z): - 110 lbf-in Repetibilidad Posicional - (X, Y y Z) - 0.0004 in Peso - Cuando se acopla: - 0.83 lb Peso Máster: - 0.65 lb Peso de Herramientas: - 0.18 lb Distancia máxima entre la placa Máster y la de Herramientas antes del bloqueo: - 0.06 in Tamaño de Puertos de Paso Neumático (cantidad): - Consultar Dibujo
