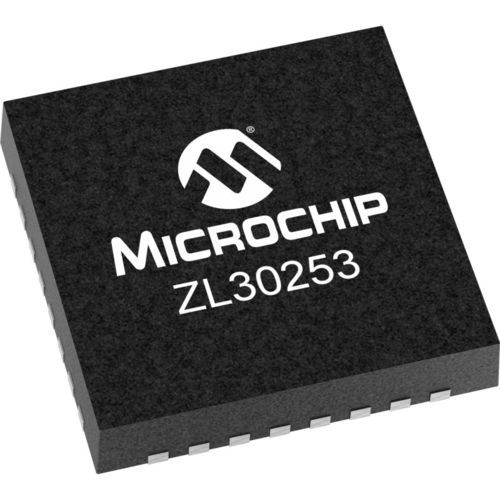

Atenuador de fluctuación ZL30253

El ZL30253 es un CI multiplicador de reloj/atenuador de fluctuaciones flexible y de alto rendimiento. A partir de cualquier frecuencia de reloj de entrada de 1kHz a 1250MHz, el ZL30252 puede producir frecuencias de salida con bloqueo de frecuencia de 1Hz a 1035MHz y hasta 3 señales de reloj de salida diferenciales o 6 CMOS. El jitter de salida es típicamente de 0,16 a 0,28ps RMS (12kHz a 20MHz). La autoconfiguración automática desde la EEPROM interna permite que las señales de reloj estén disponibles inmediatamente después del encendido o del reinicio. Características del producto Tres relojes de entrada Dos entradas diferenciales/CMOS Una entrada single-ended/CMOS Cualquier frecuencia de entrada de 1 kHz a 1250 MHz (de 1 kHz a 300 MHz para CMOS) Entradas supervisadas continuamente para comprobar la actividad y la precisión de la frecuencia Conmutación de referencia automática o manual DPLL de ancho de banda bajo Ancho de banda programable, de 14 Hz a 500 Hz Atenúa las fluctuaciones hasta varias UI Freerun o retención digital en caso de pérdida de todas las entradas Ajuste de fase controlado digitalmente APLL fraccional-N de baja fluctuación y 3 salidas Cualquier frecuencia de salida desde <1Hz hasta 1035MHz Conversión de frecuencia fraccional de alta resolución con error de 0 ppm Diseño encapsulado fácil de configurar que no requiere componentes externos VCXO ni filtro de bucle Cada salida tiene divisores independientes Fluctuación de salida Típicamente de 0,16 a 0,28ps RMS (banda de integración de 12kHz a 20MHz) Las salidas son CML o 2xCMOS, pueden conectarse a LVDS, LVPECL, HSTL, SSTL y HSL En modo 2xCMOS, los pines P y N pueden ser de frecuencias diferentes (por ejemplo, 125MHz y 25MHz) Clavija de alimentación por salida con tensiones de salida CMOS de 1,5 V a 3,3 V Circuitos de alineación de salida precisos y ajuste de fase por salida Activación/desactivación por salida y arranque/parada sin fallos (parada alta o baja)
