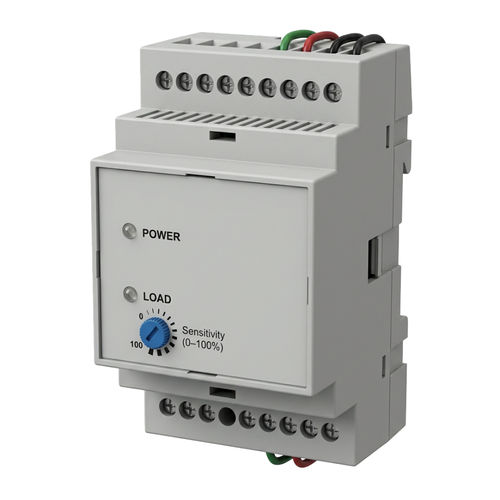

Relé de control de nivel AT 50 A

Este modelo de regulasonde le permite evolucionar en líquidos de conductividad normal, líquidos de alta conductividad o líquidos cuya conductividad puede variar hasta 100Ω máximo. De hecho este dispositivo le permite ajustar con su potenciómetro la sensibilidad del dispositivo para satisfacer las necesidades de la aplicación en cuestión. La mejor manera de optimizar estas características es colocar el AT 50A según el esquema eléctrico mostrado, con las sondas en las posiciones deseadas para obtener el control del equipo esclavo. Modo de empleo: Los relés de control funcionan con tres sondas y permiten así controlar dos niveles. Es importante saber que la sonda "común" debe colocarse siempre más baja que la sonda de nivel bajo. También debe saber que cuando se trabaja en un depósito o tanque metálico, es posible utilizar sólo dos sondas para controlar los niveles alto y bajo y utilizar el cable de la sonda común "conectándolo" al depósito o tanque metálico. Sin embargo, este caso sólo es posible si el metal del depósito o tanque está en contacto directo con el líquido. Las sondas se conectan a la caja de control mediante un cable eléctrico con un conductor que puede ser muy fino, pero por razones de resistencia mecánica, es aconsejable utilizar un cable de 1,5 mm² con funda exterior de neopreno. Características técnicas : Sensibilidad - Modulable hasta 100 KOhm Temperatura de funcionamiento - 10 a + 55°C Número de sondas máx. - 3 Tiempo de respuesta - 100 ms Consumo eléctrico - 5 VA Tensión de las sondas - 10 VA Peso de la sonda - 45 g Dimensiones - 90 x 54 x 59 mm
