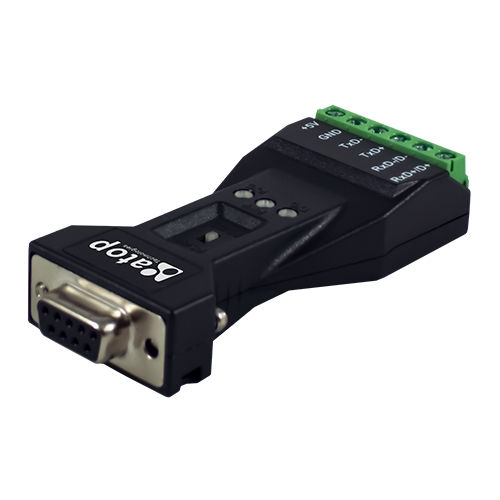

Convertidor de medios SS100

de señalde potenciade temperatura

Convertidor de medios compacto y enchufable de RS-232 a RS-485/422 - Velocidad máxima de comunicación: 500Kbps - Temperatura de uso industrial: -40~85°C - Protección ESD (IEC 61000-4-2: protección ESD nivel 3) - No requiere alimentación externa (cuando la línea de señal RTS/DTR está habilitada) - Tamaño compacto - Conmutación automática basada en hardware - Modo RS422/RS485 seleccionable mediante interruptor externo - Resistencias de terminación incorporadas de 120Ω, seleccionables por interruptor externo - Aislamiento de 3kV - Indicador LED de alimentación del puerto Los convertidores de medios SS100/SS100SiS proporcionan una conversión de señal completa entre RS-232 y RS-422/485, sin necesidad de una fuente de alimentación externa. Es una solución rápida y eficaz para superar las limitaciones de distancia de RS232 o para conectarse a dispositivos industriales con una interfaz RS422/RS485. Los convertidores admiten tanto RS-485 de 2 hilos en semidúplex como RS-422/485 de 4 hilos en dúplex completo, y se puede seleccionar el modo mediante un interruptor DIP sin necesidad de software adicional. El control automático de la dirección de los datos se proporciona para RS-485. En este caso, el controlador RS-485 se activa automáticamente cuando el circuito detecta la salida TxD de la señal RS-232. Esto significa que no se requiere ningún esfuerzo de programación para controlar la dirección de transmisión de la señal RS-485. Alimentación del puerto a través de RS232 El puerto RS-232 del SS100/SS100SiS es una toma hembra DB9 que puede conectarse directamente al PC anfitrión, utilizando las líneas RTS/DTR para recibir la alimentación necesaria para funcionar. Independientemente de si la señal es alta, el puede obtener suficiente energía de la línea de datos. SS100-SiS, la versión con aislamiento, sigue necesitando una fuente de alimentación externa.
