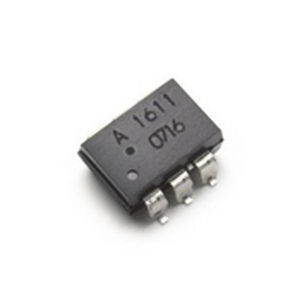

Relé estático para montaje en superficie ASSR series

con MOSFETde alta tensión

La familia de relés de estado sólido Photo MOSFET de Avago Technologies consta de una etapa de entrada de diodos emisores de luz (LED) infrarrojos AlGaAs acoplados ópticamente a un circuito detector de salida de alta tensión con alto voltaje de aislamiento y alto CMR (rechazo en modo común) para una inmunidad transitoria de salida en entornos ruidosos. El detector consiste en un conjunto de diodos fotovoltaicos de alta velocidad y un circuito de controladores para encender y apagar dos MOSFETs discretos de alto voltaje Las configuraciones de un solo canal, ASSR-1218, ASSR-1219, ASSR-1410 y ASSR-1411, son equivalentes a 1 Relé Electromecánico Forma A (EMR), y la configuración de doble canal, ASSR-1420, es equivalente a 2 EMR Forma A. Están disponibles en SO de 4 pines, DIP de 6 pines, DIP de 8 pines y montaje superficial de alas de gaviota para paquetes DIP. Las características eléctricas y de conmutación del ASSR-14XX se especifican en el rango de temperatura de -40ºC a 85ºC. Se utilizan para la conmutación de señales de uso general y cargas de baja potencia AC/DC. El ASSR-1219 permite conexiones de salida de CA/CC y sólo de CC. Para la conexión sólo CC, la corriente de salida, Io, aumenta a 0,4A y la resistencia de encendido, R(ON) se reduce a 2,5Ω El ASSR-1411 permite conexiones de salida de CA/CC y sólo de CC. Para la conexión sólo CC, la corriente de salida, Io, aumenta a 1,2A y la resistencia de encendido, R(ON) reduce 0,5Ω.
