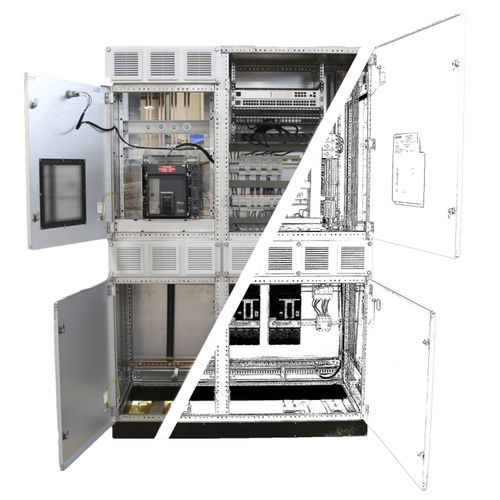

Cuadro eléctrico de distribución TGBT

de controlequipadomodular

Nuestras soluciones de cuadros principales de baja tensión con un IS (Índice de Servicio) de 111 a 333 se adaptan a sus criterios de funcionamiento, mantenimiento y escalabilidad de su instalación. Podemos integrar una unidad funcional (FU), el control del motor (MCC) y la potencia del motor (PCC). Nuestro saber hacer Aventech ha desarrollado OMERYS, su solución de cuadro principal de baja tensión con un IS (Índice de Servicio) de 111 a 333. Es modular y puede adaptarse a aplicaciones de distribución eléctrica (PCC) y de control de motores (MCC). Satisfará los criterios de explotación, mantenimiento y escalabilidad de su centro. Características generales Tensión nominal de servicio hasta 690 Vca Tensión nominal de aislamiento 1.000 V Corriente nominal hasta 6.300 A Corriente de mantenimiento de cortocircuito: 130 kA/1 s Arranque del motor Hasta 250 kW Punto neutro: TT/TN/IT Separación de formas: de 1a a 4b Desde IS 111 hasta IS 333 Conexiones mediante cables o conductos de bus Llegada de cables por la parte superior/inferior Unidad funcional: Fijo/Desmontable/Enchufable Dimensionamiento y producción de barras colectoras de cobre según Icc con validación de pruebas de calor/cobre estañado para UF enchufables Panel probado de acuerdo con la norma para paneles NF EN 61439-1&2 Resistencia al arco interno (IEC 61641) Unidad funcional Mezcla de diferentes UF en la misma columna Sistema compacto: Semicajones Conexiones modulares de control remoto o de red (Profibus, Modbus, CAN, Ethernet) Conectores delanteros/traseros Sistema enchufable robusto Conector auxiliar de hasta 72 pines Con o sin posición de prueba Control FU por bus y/o cableado Por cable o red (Profibus, RS485, Modbus, Ethernet, etc.) Seguridad aislamiento de 2 kV de las barras colectoras de cobre con pintura epoxi Separación: carenado de todas las partes en tensión Acceso simplificado mediante inspección termográfica
