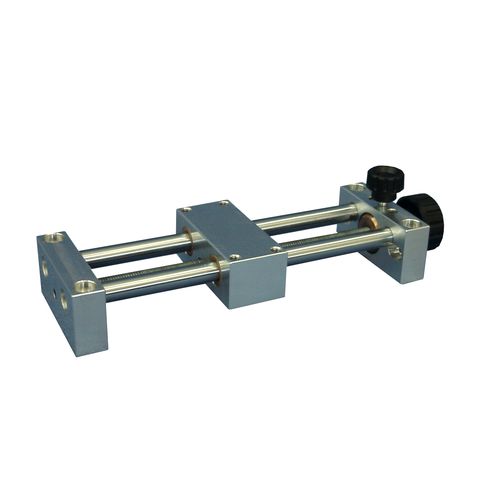

Platina de posicionamiento en miniatura Type 309A

linealmanualde un eje

Pequeña mesa de posicionamiento manual Accionamiento por tornillo métrico M6x1 Guiado por 2 varillas de acero Opciones : Volante o pomo de agarre Indicador de posición Fijación de posición Montaje en mesa XY o sistema XYZ Precisión y compacidad de esta pequeña mesa manual Es la mesa manual más pequeña de nuestra gama (anchura 54 mm / altura 27,5 mm). El paso de tornillo es de 1 mm por vuelta y la precisión axial de estas mesas es <0,05 mm después del bloqueo en posición (<0,10 mm antes del bloqueo en posición). El bloqueo en posición se realiza en el tornillo de transmisión, ya sea en la parte superior del rodamiento (posición B1) o en el extremo de la mesa (posición B2). Pomo de agarre, indicador de posición y carrera máxima La salida del eje está roscada para enroscar el pomo de agarre con o sin indicador de posición (o el volante, pero no se puede utilizar con indicador). La carrera máxima es de 100 mm, y se puede producir cualquier carrera intermedia. Mesa elevadora compacta, mesa transversal en miniatura y placa base Una versión "eje Z" permite fijar la mesa únicamente por su placa final. Puede fijarse directamente sobre el carro de otra mesa para un montaje en YZ. La placa base permite el montaje en mesas en cruz XY (véase la imagen inferior). Otros productos de la gama de mesas manuales Si el paso de 1 mm es demasiado pequeño para la aplicación (tiempo de recorrido demasiado largo), la mesa 309B0 tiene un paso de 2 mm y no es mucho más grande, la rigidez también es mayor porque las barras pasan de Ø8 a Ø10.
