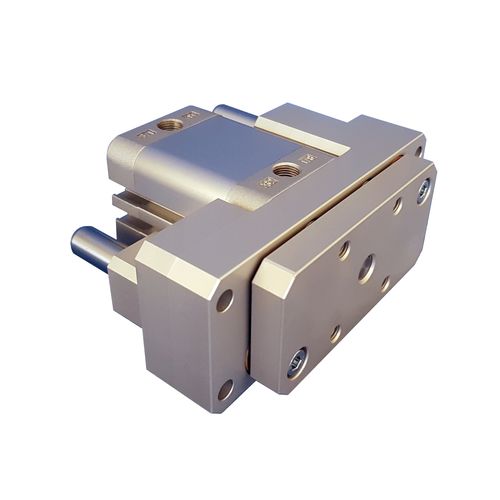

Unidad de guiado lineal de bolas Type 34*EC/EF

compactapara cilindroneumática

Unidad de guiado lineal muy compacta y económica para cilindro ISO 21287 de Ø25 a 50 (cilindro no suministrado). Acceso a las ranuras laterales de detección del cilindro. Guía corta sobre cojinetes de bronce, casquillos de bolas o cojinetes de polímero. Ideal para aplicaciones de cilindros guiados compactos conservando un cilindro ISO. Opciones: - fijación a través del cuerpo - fijación lateral - versión anticorrosión 2 gamas de unidades de guiado lineal para cilindro ISO 21287 : En función de la carrera y de los esfuerzos laterales, 2 gamas están disponibles para guiar el vástago de los cilindros ISO 21287. . la serie 34*EC es la versión más compacta, con una conexión rígida del vástago del cilindro directamente atornillada en la placa frontal. Por tanto, este modelo está limitado a cilindros con carrera de hasta 50 mm. . la serie 34*EF tiene un acoplamiento de vástago flotante entre el vástago del cilindro y la placa frontal. Este modelo puede recibir cilindros con una carrera más larga (100 mm máximo recomendado). ¿Cilindro ISO 21287 con unidad de guiado o cilindro guiado compacto? Es más ventajoso utilizar un cilindro ISO 21287 y una unidad de guiado de la serie 34*EC para carreras inferiores a 50 mm y fuerzas laterales moderadas que un cilindro guiado compacto. De hecho, la solución es un 30% más barata, más económica también a largo plazo porque podemos cambiar sólo el cilindro sin estar vinculados a un proveedor, ya que el cilindro cumple la norma ISO 21287. La fijación frontal de la unidad de guiado también puede ser una ventaja, especialmente en soluciones de transporte.
