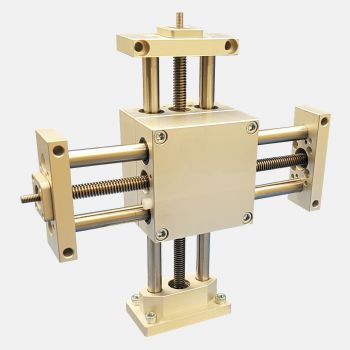

Mesa de posicionamiento YZ Type 308N

XZXYZde precisión

Mesa elevadora para motor eléctrico Fijación con su extremo reforzado para uso vertical Accionamiento por husillo a bolas o husillo de rosca de bolas Guiado por 2 varillas sobre casquillos de bolas (o cojinetes lisos en versión husillo) Opciones : Adaptación del motor (motor no suministrado) Montaje en mesa XZ o XYZ Adaptación de motor para mesa elevadora Estas mesas elevadoras se entregan sin motor, pero la adaptación de su motor puede ser realizada por nosotros. Algunas adaptaciones son estándar, especialmente para los motores estándar (NEMA17 o NEMA23), si las dimensiones de su motor no están en la lista, póngase en contacto con nosotros para comprobar la viabilidad de la adaptación de su motor a partir de nuestras piezas brutas. Presentación de las mesas elevadoras a motorizar La versión de husillo trapezoidal es irreversible y la precisión axial es <0,15 mm (en la práctica de 0,02 a 0,10 mm). La versión de husillo de bolas es reversible y la precisión axial es <0,07 mm. La carrera máxima es de 300 mm, y puede fabricarse cualquier carrera intermedia. Montaje de mesas en sistemas XZ, YZ o XYZ Para una mesa cruzada XZ, las mesas se montan una sobre otra directamente por el cuerpo con la opción 308922* (se realizan agujeros lisos en el cuerpo de una mesa). Para una mesa YZ o XYZ, la placa final de la mesa elevadora se fija en el cuerpo o en la placa base de una mesa horizontal de tipo 308. Generalmente fijadas por la placa extrema en aplicación vertical, también es posible fijarlas por el cuerpo para utilizarlas horizontalmente con la carga a mover fijada en la placa extrema robusta.
