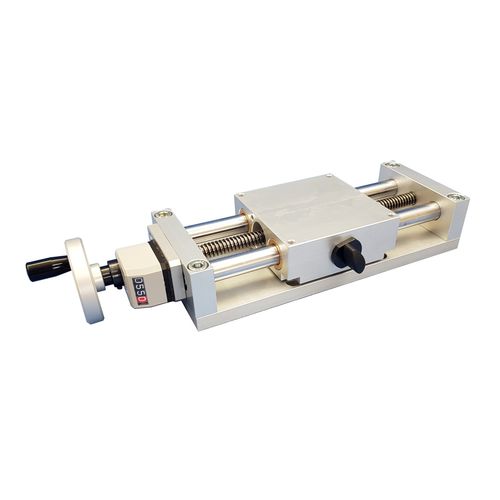

Mesa de posicionamiento manual Type 309D/G/L/M

lineal1 ejede precisión

Mesa de posicionamiento manual accionada por husillo Guiado por 2 varillas sobre cojinetes de bronce o casquillos de bolas Opciones : Volante o pomo de agarre Indicador de posición Sujeción de posición Montaje en mesa de posicionamiento XY manual Mesas manuales de precisión El guiado está asegurado por 2 barras sobre 4 rodamientos de bronce calibrados (juego reducido) o 4 casquillos de bolas para un guiado sin juego. La longitud de guiado de las mesas de cuerpo largo (309L/M) permite aceptar grandes cargas y pares. La precisión de posicionamiento axial de estas mesas es <0,15 mm (en la práctica de 0,02 a 0,10 mm). Pero el bloqueo en posición se realiza en el carro, por presión sobre una varilla guía, para eliminar el juego axial de la tuerca del tornillo trapezoidal después del bloqueo. Mesas cruzadas manuales XY o YZ Para la realización de mesas cruzadas XY, las mesas se montan una sobre otra directamente por el cuerpo (sólo versión cuerpo largo) con la opción 308922 * realización de agujeros lisos en el cuerpo de una mesa. Para combinar 2 mesas en YZ, es preferible utilizar una mesa elevadora para el eje Z, montada por su extremo en el cuerpo de la mesa horizontal. Volante, indicador y carrera máxima de las mesas manuales La salida del eje está roscada para atornillar directamente el volante manual o el pomo de agarre con o sin indicador de posición. Tenga en cuenta la visualización inversa de los indicadores cuando la mesa está montada verticalmente. La carrera máxima alcanzable es de 750 mm, y se puede producir cualquier carrera intermedia. Otras mesas manuales Esta gama se completa con las mesas elevadoras que se fijan por 1 extremo, y las mesas con paso invertido (los 2 cuerpos se acercan o alejan simétricamente) y para aplicaciones sencillas, recomendamos las mesas económicas.
