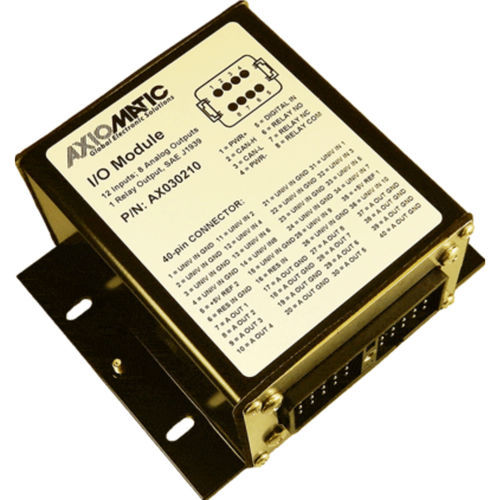

Módulo E/S analógico AX030210

digitalCAN BusCAN

El módulo de E/S CAN de 12 entradas, 8 salidas analógicas y 1 salida de relé puede ampliar las redes de control de máquinas añadiendo E/S al bus CAN. El controlador dispone de 1 puerto CAN aislado para comunicaciones definidas por el usuario a través del bus. Acepta hasta 10 entradas analógicas (0-5 V, 0-10 V, 0-20 mA o 4-20 mA), digitales, PWM, pulsos (frecuencia o RPM) o contadores. Se proporcionan dos referencias de tensión (configurables por el usuario como +5 ó +10 V) para alimentar sensores externos. Una entrada digital y una entrada resistiva permiten interfaces adicionales. Cada entrada puede configurarse para medir el valor de entrada y enviar los datos a una red CAN SAE J1939. El módulo de E/S proporciona 8 salidas analógicas (0-5 V, 0-10 V, +/-5 V, +/-10 V, 0-20 mA, 4-20 mA), así como 1 salida de relé de forma C. Se proporcionan mensajes de diagnóstico a través de la red CAN para el estado de las entradas o salidas. Carcasa robusta con clasificación IP67, además de una sección de entrada de alimentación de 12 ó 24 V, adecuada para aplicaciones de generación de energía y motores grandes Especificaciones Entradas 0-5V, 0-10V, Entradas digitales para interfaz con interruptores, etc. entradas de contador de 16 bits de sensores o ECM de motores diesel 1 entrada resistiva Autocalibración en el rango de 25 Ohms a 250 kOhms 1 entrada digital (activa alta o activa baja) Salida(s) 0-5V, 0-10V, +/-5V, +/-10V 2 +5V/+10V Tensión de funcionamiento 12VDC o 24VDC nominal (rango de alimentación 9...32 VDC) Lógica de control Extrusión de aluminio con placas terminales de acero inoxidable Conexiones conector TE Deutsch de 40 patillas Ref.: DRC13-40PA conector TE Deutsch de 8 clavijas DT13-08PA Temperatura de funcionamiento -40 a 85 ºC -40 a 185 ºF Configurabilidad del usuario Asistente electrónico Axiomatic, N.º de pieza: AX070502 o AX070505K Aplicaciones Generación de energía Energía estacionaria
