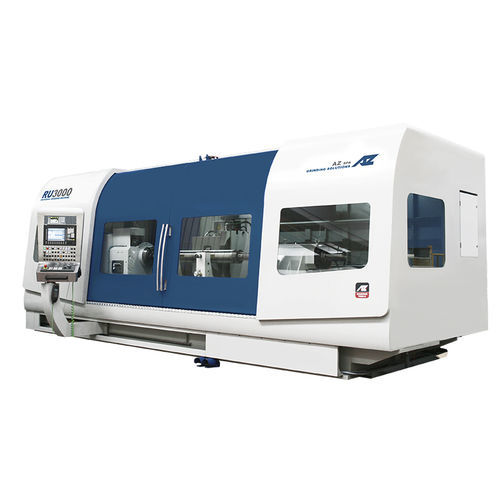

Rectificadora cilíndrica RU3000

para barras redondasuniversalCNC

La gama universal de las máquinas de pulir de AZ se ha diseñado para satisfacer los requisitos de una amplia gama de usos tales como los cuales combine el pulido externo, interno, de la cara y de la forma cónica de componentes: ejes de transmisión, eje del motor eléctrico, ejes de la turbina del gas y de viento, ejes ferroviarios, ejes de las máquinas-herramientas, componentes del tren de aterrizaje, etc. La oferta de la máquina de pulir RU3000 se diseña de acuerdo con el proceso de producción de brochas. Esta máquina de pulir es constituida por una base monolítica de alta calidad del arrabio, con una guía plana y una guía “V” para el movimiento de la muela abrasiva del carro a lo largo del eje Z. Las superficies se raspan a mano para asegurar la precisión máxima de linearidades y de la llanura en las diversas posiciones de la cabeza de la muela abrasiva. El contacto entre el pulido del carro y la base se hace del material plástico antifricción especial (Turcite). X-AXIS de la muela abrasiva del carro se hace del arrabio de alta calidad, normalizado. Guía prismática doble, con la lubricación forzada para la alineación perfecta. Las guías direccionales tienen alta resistencia a las fuerzas laterales. El movimiento transversal de la cabeza de pulido es dado por una precisión muy alta de la bola de recirculación, conducida por un motor sin cepillo de Siemens. Supervisando la posición es detectado por un codificador linear controlado por el CNC (eje de X). El movimiento longitudinal (eje de Z) es dado por una bola cargada tornillo de recirculación. La máquina tiene una muela abrasiva del doble-eje. La cabeza gira de 20° y de 200° automáticamente. La fijación de la rotación es constituida por una fijación con abrazadera hidráulica. La rotación de la cabeza de pulido está de 0° a 140°.
