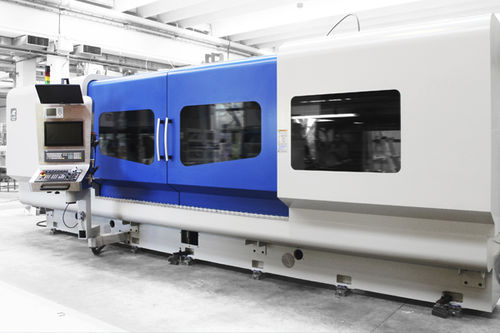

Rectificadora cilíndrica exterior RU1600

cilíndrica interiorpara engranajespara eje

Las rectificadoras universales AZ RU son máquinas de alto rendimiento diseñadas para clientes que tienen que trabajar con tolerancias de alta precisión. Sus características constructivas están proyectadas para garantizar la máxima estabilidad de la máquina durante todas las fases del proceso. Gracias a una amplia combinación de husillos con cabezal de rueda, es posible integrar diferentes tipos de mecanizado en una sola sujeción: rectificado exterior, interior, de hombros, de caras y cónico. El proceso de rectificado se supervisa constantemente gracias a sistemas de medición y control de alto nivel y última generación. La gama de máquinas RU responde a las exigencias de un amplio abanico de sectores: aeroespacial, ferroviario, automoción, energía, componentes mecánicos de precisión. CONFIGURACIÓN DE LA MÁQUINA Diseñada para el rectificado de diámetro exterior e interior de componentes aeronáuticos y trenes de aterrizaje El cabezal de la rueda se mueve en los ejes X-Z y B Base de hierro fundido Movimiento de los ejes X y Z sobre guías lineales soporte de la pieza de trabajo luneta manual de 3 puntos sistema de accionamiento de la pieza: a medida de la pieza del cliente sistema de medición: control de diámetro en proceso con medición en 2 puntos que se desplaza por carro a lo largo del eje Z, hidrófono para control de contacto muela-pieza, sistema modular multifunción para el control del proceso de rectificado, sistema de control CNC Siemens Sistema de supervisión del proceso de rectificado AZ: cámara domo y monitor ESPECIFICACIONES Altura de los centros 400 [mm] Oscilación de la mesa 800 [mm] Longitud máxima de rectificado del diámetro exterior 1800 [mm] APLICACIONES INDUSTRIA AEROESPACIAL Componentes de aeronaves y trenes de aterrizaje
