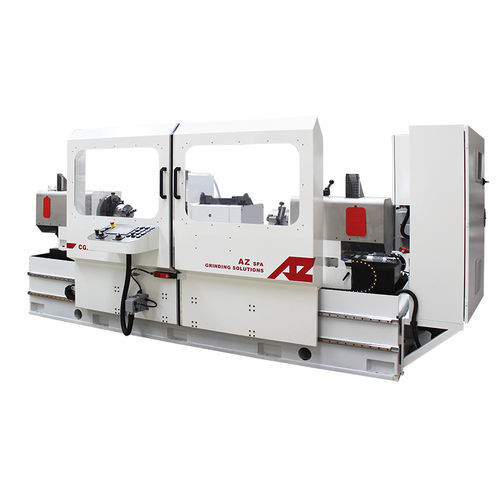

Rectificadora para cigüeñales CGX270-360

de piezas para procesarpara tornillo de bolasCNC

La máquina está diseñada con una base monolítica de acero rellena de material compuesto, diseñada para obtener el mejor resultado entre deformaciones estructurales y amortiguación de vibraciones. La máquina tiene la siguiente configuración axial: el cabezal rectificador se desliza a lo largo de los ejes X y Z mediante sistemas de recirculación de bolas, el movimiento se realiza mediante sistema de husillo de bolas y motor. La pieza se sujeta entre el cabezal y el contrapunto, el contrapunto se desplaza manualmente a lo largo de la mesa mediante guías lineales con rodillos recirculantes. Esta configuración de la máquina permite reducir considerablemente su espacio total en comparación con las soluciones de mesa móvil. La máquina está equipada con una estación de diamantado de punto fijo situada en la parte posterior del cabezal. La máquina está equipada con un sistema de control CNC con estas características: Rectificado por penetración, con capacidad de mecanizado frontal integrada Rectificado transversal Programa de rectificado (cara-radio-chaflán-tapa) Corrección de la conicidad de la pieza en el ciclo transversal Módulo de teleasistencia integrado Centros de altura [mm] 270-270-360 Oscilación sobre la mesa [mm] 540-540-720 Distancia máxima entre centros [mm] 800-1980-3600 Diámetro máximo de la muela [mm] 710-710-915 Peso máximo entre centros [kg] 600-800-1200
