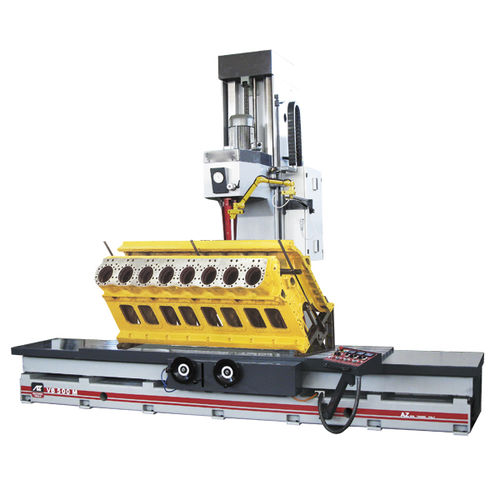

Mandrinadora-fresadora convencional VB500

con control manualverticalmultieje

Disponen de rotación del husillo, desplazamiento de la mesa y avance de mandrinado infinitamente variables. Una característica exclusiva añadida es el movimiento electrónico de VELOCIDAD VARIABLE DE EJE DUAL de la mesa. Esto permite al operador posicionar la pieza de trabajo con controles de joystick en el panel de control, reduciendo drásticamente el esfuerzo necesario para centrar el husillo en cilindros para la configuración de la operación de mandrinado. Las VB grandes han sido diseñadas para el taller de trabajos pesados que requiere una mayor capacidad de fresado y mandrinado. El rango de capacidad de mandrinado es de 1,18" a 14". El recorrido vertical máximo del cabezal motorizado es de 36,3". El equipo estándar incluye un cabezal de fresado CBN de 16". la distancia de 22" de la columna a la línea central en la parte inferior de la columna y el recorrido de 74,8" de la mesa proporcionan una amplia capacidad para los bloques Cat 3412 y 3508. ESPECIFICACIONES Rango de mandrinado 30-500 [mm] Altura máxima de mandrinado 1450 [mm] Anchura máxima de fresado 500 [mm] Longitud máxima de fresado 2700 [mm] Recorrido vertical máx. del cabezal 450 [mm] Distancia del centro del cabezal a la columna 550 [mm] Superficie de la mesa 3000-850 [mm] Recorrido longitudinal máx. de la mesa 2900 [mm] Recorrido transversal máx. de la mesa 200 [mm] Distancia máx. entre cabezal y mesa 2160 [mm] Rotación del cabezal 0-50 [mm/min] Movimiento del cabezal 40-400 [RPM] Movimiento de la mesa 0-200 [mm/min]
