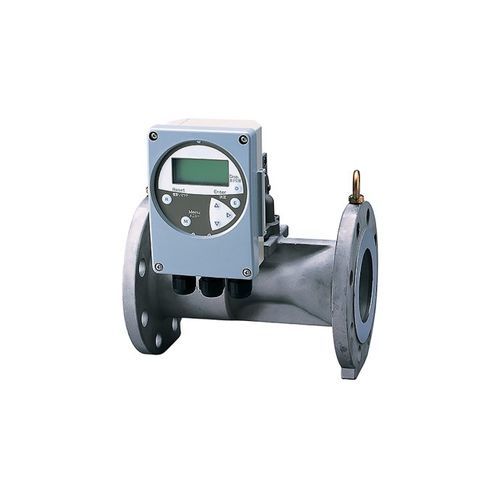

Caudalímetro de presión diferencial MVC10 series

Venturide diafragmapara aire

Este caudalímetro ofrece las funciones y el rendimiento necesarios para controlar y gestionar el consumo de aire en las fábricas. Su desarrollo se basó en los siguientes puntos derivados de conversaciones con clientes sobre la supervisión y gestión del consumo de aire en fábricas. Medición del caudal másico Integración de todas las funciones necesarias para supervisar y gestionar el consumo de aire Bajo coste Este dispositivo está equipado con un mecanismo de constricción cuyo principio de medición es el mismo que el de los caudalímetros de presión diferencial de orificio, tobera y tubo Venturi. El mecanismo de constricción emplea una garganta elíptica desarrollada por Azbil Corporation y de probada eficacia. Entre sus puntos fuertes se encuentra la medición de alta precisión en tuberías rectas cortas. Para el convertidor, utilizamos un sensor multivariable que detecta la presión diferencial, la presión y la temperatura con gran precisión. El convertidor aplica una corrección de densidad a la variable de proceso detectada por el sensor multivariable para obtener un caudal másico preciso. Medición de caudal másico de alta precisión Este caudalímetro de monitorización y gestión del aire alcanza una precisión de ±3% del valor especificado procesando aritméticamente los cambios del proceso detectados por el sensor multivariable a alta velocidad aplicando el coeficiente de compensación de la expansión del gas y el coeficiente de compresión necesarios para calcular el caudal. Función Auto ranging En los caudalímetros de tipo presión diferencial, el rango de caudal instantáneo debe establecerse calculando la presión diferencial generada a partir de las condiciones del fluido, incluido el valor del caudal. Sin embargo, en la mayoría de los casos no se conoce el valor del caudal del aire de fábrica.
