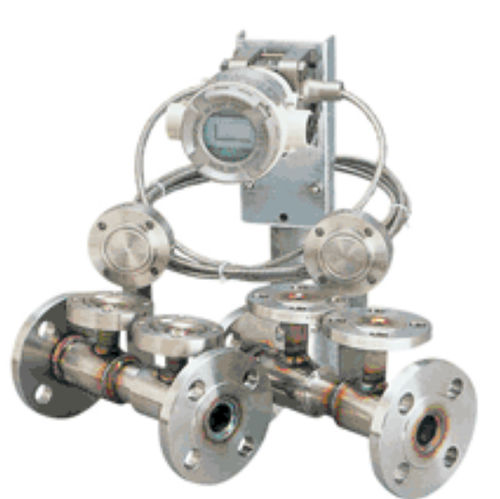

Caudalímetro de presión diferencial SDR11F

volumétricopara líquidopara gas

Este caudalímetro tiene una constricción elíptica cónica en el recorrido del flujo que se utiliza para medir el caudal hallando la presión diferencial entre la constricción y la parte precedente del recorrido del flujo. La estructura de la entrada de presión y las secciones de detección de la presión diferencial de las que se extrae la presión diferencial son muy resistentes a la obstrucción por depósitos o lodos. Por consiguiente, el caudalímetro puede utilizarse para una gran variedad de fluidos, como líquidos, lodos, gases, vapor y fluidos de dos fases sólido-gas que contengan polvo, etc. Se trata de un caudalímetro de presión diferencial energéticamente eficiente con una pérdida de presión mínima. Ayuda a reducir el dióxido de carbono en las plantas industriales. Flujo suave La constricción tiene una forma semielíptica cuyas secciones delantera y trasera son lisas y aerodinámicas, sin nada que impida el flujo. El resultado es una salida muy precisa y estable con una alta repetibilidad. Baja pérdida de presión La pérdida de presión es aproximadamente del 8 al 50 % de la presión diferencial generada, que es menor (de 1/2 a 1/4 a la misma relación de estrangulación) que la de un orificio. Por consiguiente, el caudalímetro pierde poca energía, lo que permite utilizar una fuente de alimentación más pequeña. Respuesta rápida Este caudalímetro tiene una gran capacidad de respuesta, lo que permite su seguimiento incluso cuando el fluido es pulsante (hasta 1 Hz). Compatible con una amplia gama de fluidos La entrada de presión tiene un diámetro mayor (10-14 mm) que el orificio estándar. Gracias a este gran diámetro, que no provoca obstrucciones, el caudalímetro proporciona una medición estable incluso con fluidos que contienen adhesivos o sustancias sólidas
