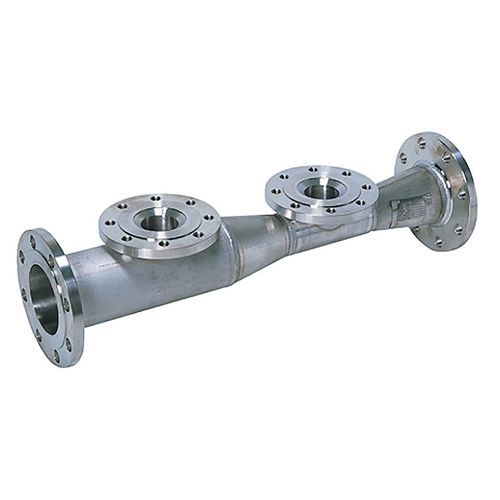

Caudalímetro de presión diferencial NZ11

Venturide diafragmapara líquido

El caudalímetro Venturi sin derivación es un caudalímetro Venturi que no tiene un puerto de salida de presión (derivación). Se utiliza un transmisor de presión diferencial de tipo sello remoto en lugar de tuberías de conexión para la detección de la presión diferencial, por lo que el caudal de lodos, fluidos que contienen materias en suspensión y fluidos corrosivos puede medirse con una pérdida de presión mínima. También se puede medir el caudal de líquido o gas que se solidifica cuando baja su temperatura, o de líquido que se vaporiza cuando sube su temperatura. Medición de una amplia gama de fluidos Este caudalímetro puede utilizarse en diversas aplicaciones de fluidos, entre ellas: fluido adhesivo cuyos cristales precipitan en la superficie del diafragma (látex, licor negro, sulfato de amonio enriquecido, diversos líquidos saturados, etc.), fluido que contiene fibra (líquido de pulpa, etc.), líquido fuertemente corrosivo (electrolito de sulfato de cobre, cloruro de bencilo, diversos líquidos químicos), fluido coagulante (aceite muy viscoso, naftalina, alquitrán deshidratado, ácido graso, sulfito de sodio, etc.), flujo bifásico (gas + líquido) y sólido + líquido. Baja pérdida de presión Como la pérdida de presión es pequeña en comparación con la de un orificio, hay menos pérdida de energía y, en consecuencia, se necesita menos potencia. Instrumentación sin tubo de conexión Dado que este caudalímetro utiliza un transmisor de sello remoto, no se necesita tubería de conexión, lo que reduce los costes de instalación y mantenimiento de la tubería.
