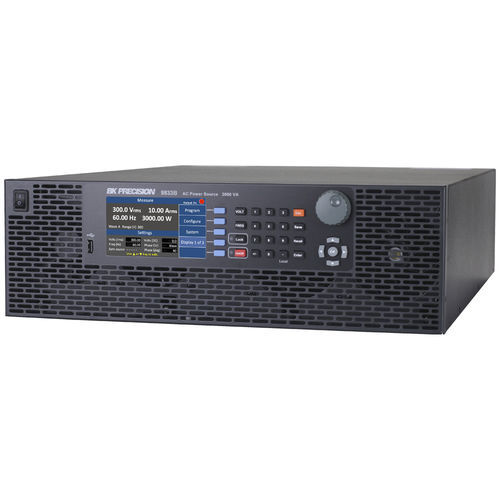

Las fuentes de alimentación de CA programables de la serie 9830B ofrecen un alto rendimiento y una baja distorsión armónica total en un factor de forma 3U. La adición de tensiones de offset de CC positivas y negativas amplía las capacidades de CA para funcionar en modos de acoplamiento de salida de CC y CA+CC. El usuario puede seleccionar formas de onda armónicas integradas y definidas por el usuario o seleccionar entre salidas sinusoidales estándar, cuadradas o sinusoidales recortadas.
Características y ventajas
La baja distorsión armónica total cumple la norma IEC 61000-3-2
Funciones de medición completas Vrms, Arms, Vdc, +Apk, -Apk, corriente de irrupción, frecuencia, factor de potencia, potencia aparente, potencia reactiva, potencia real y factor de cresta
0.factor de potencia 98 en la etapa de entrada de CA
Formas de onda estándar incorporadas sinusoidal, cuadrada y sinusoidal recortada
30 formas de onda THD incorporadas
Modo amplificador con ancho de banda de 1,2 kHz para generar formas de onda arbitrarias definidas por el usuario
Modos Paso, Lista y Pulso para generar simulaciones de perturbaciones en la línea eléctrica (PLD)
El modo Lista admite 10 programas definidos por el usuario con hasta 100 pasos programables
Genere formas de onda armónicas personalizadas en un PC y descárguelas a las 5 ubicaciones de memoria no volátil del instrumento
Puerto de E/S digital compatible con disparo externo, indicación de transitorios, indicación de estado de fallo, inhibición remota, RS232 e interfaz de programación de nivel de salida analógica externa
Controlador LabVIEWTM descargable y software de panel de software para control remoto
Interfaces remotas estándar USB (compatible con USBTMC), RS232, LAN y GPIB
Aplicaciones
Pruebas previas a la conformidad
Simulación de fallos comunes de la red, caídas de tensión, frecuencia y perturbaciones de fase, según IEC61000-4-11/14/28/34
Compatibilidad electromagnética (CEM), según IEC61000-3-2
---
