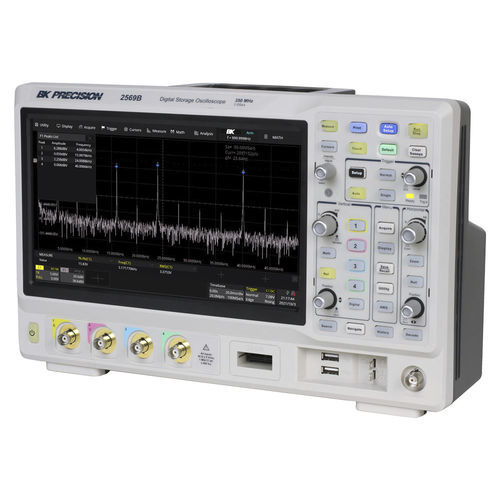

Osciloscopio digital 2569B-MSO

de señal mixtaportátilde sobremesa

La serie de osciloscopios de almacenamiento digital (DSO) y de señal mixta (MSO) 2560B ofrece modelos de 100 MHz, 200 MHz y 350 MHz de ancho de banda en una configuración de 4 canales, con una velocidad de muestreo de 2 GSa/s y una profundidad de memoria máxima de 200 Mpts. Además, estos osciloscopios están equipados con una gran pantalla táctil capacitiva de 10,1" que ofrece una resolución de 1024 x 600 y gestos táctiles intuitivos. Esta serie amplía sus capacidades de depuración con nuevas funciones de software que incluyen disparadores de zona, gráficos de Bode y análisis de potencia. El generador de formas de onda arbitrarias de 50 MHz y la descodificación serie para los protocolos I2C, SPI, UART, CAN y LIN son estándar en todos los modelos. Los modelos DSO pueden actualizarse a MSO, con 16 canales digitales, en cualquier momento tras la compra. Existen actualizaciones de software adicionales para la descodificación serie de los protocolos FlexRay, I2S, CAN FD, MIL-STD-1553B, SENT y Manchester. Para adquirir una clave de licencia para cualquiera de las opciones, rellene el formulario de solicitud de licencia. velocidad de muestreo máxima de 2 GSa/s 200 Mpts de profundidad máxima de memoria Velocidades de actualización de formas de onda de 120.000 wfms/s (modo normal) y 500.000 wfms/s (modo secuencia) 16 canales digitales con juego de sondas lógicas (incluido en los modelos -MSO) Decodificación de bus serie para protocolos I2C, SPI, UART, CAN y LIN generador de formas de onda DDS de 50 MHz y gráficos de Bode La función de análisis de potencia evalúa 11 parámetros diferentes de la fuente de alimentación Función de adquisición segmentada e historial con un almacenamiento máximo de 90.000 fotogramas La función matemática admite 2 trazas, operación FFT y un editor de fórmulas Control remoto disponible a través del servidor web integrado o del software para PC Pass/Fail Trig out y EXT Trig
