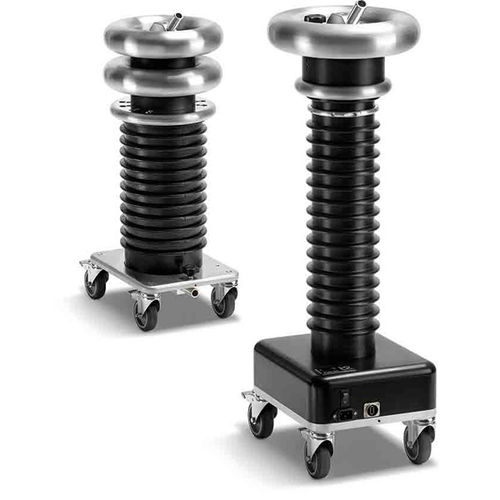

Sistema de medición de descarga parcial PD120-2 & PDTD120-2

móvil

El PD120-2 y el PDTD120-2 ofrecen soluciones portátiles e incorporadas para el diagnóstico de cables de media tensión, máquinas rotativas y transformadores. El diagnóstico de los cables de media y alta tensión ofrece la oportunidad de detectar a tiempo las vulnerabilidades y realizar trabajos de mantenimiento preventivo antes de que el cable falle en servicio. La actuación: El PDTD120-2 incluye capacidades de diagnóstico Tan Delta integradas y, por lo tanto, ofrece diagnósticos completos simultáneos de DP y TD, ahorrando tiempo y evitando el preacondicionamiento del cable, que conduciría a resultados falsos. Diagnósticos exhaustivos: El PDTD120-2 permite la medición de cables de diferentes longitudes a frecuencia constante, siendo un prerrequisito para la comparación de los resultados de PD y TD de mediciones anteriores. Aplicación: Adecuado para probar cables XLPE, PE, EPR y PILC hasta 100 km. Localización de PD: Localización precisa de las fallas de DP en los cables con una precisión del 1% y una resolución de 0,1 pC por 0,1 m. Sistema completo: En combinación con el dispositivo HVA120 (no incluido en el suministro), el PDTD120-2 crea un sistema completo y de pleno valor para un alcance de tensión de salida de 120 kV. Cumplimiento: Los dispositivos PD120-2 y PDTD120-2 cumplen con guías como IEEE 400.2 y 400.3 y los estándares HD 620, CEI EN 50393, IEC 60270, IEC 60502-2 y sus derivaciones locales. Tensión (onda sinusoidal) - 120 kV, 85 kVrms Capacidad - PD-2 CC - Filtro PD-2 ~ 1 nF ~ 1 nF Rango de velocidad (v/2) - 10 - 150 m/µs Nivel de fondo de PD - < 10 pC Tasa de muestreo - 200 MS/s Tan Delta (resolución / precisión) - 1 x 10-5 / ± 1 x 10-4
