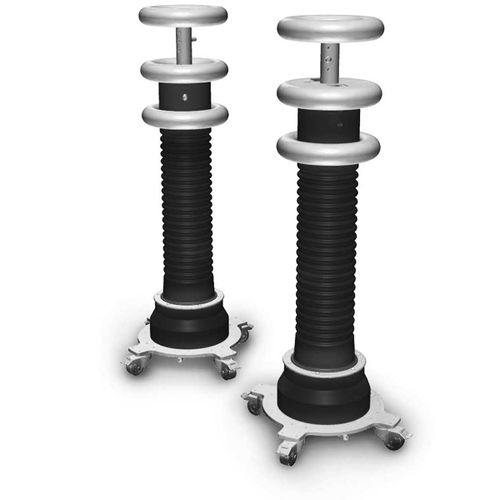

Sistema de medición de descarga parcial PDTD200-2

automáticoportátil

El sistema de diagnóstico PDTD200-2 (en combinación con el equipo de pruebas HVA120 o HVA200) ofrece soluciones tanto portátiles como incorporadas para el diagnóstico de cables de media tensión, máquinas rotativas y transformadores. El diagnóstico de los cables de media y alta tensión ofrece la oportunidad de detectar a tiempo las vulnerabilidades y realizar trabajos de mantenimiento preventivo antes de que el cable falle en servicio. La actuación: El sistema de diagnotismo PDTD200-2 (en combinación con un equipo de pruebas HVA) permite un diagnóstico completo de DP y TD de los cables de media tensión, con lo que se ahorra tiempo y se evita el preacondicionamiento del cable, que conduciría a resultados falsos. Diagnósticos exhaustivos: El PDTD200-2 permite la medición de cables de diferentes longitudes a frecuencia constante, siendo un prerrequisito para la comparación de los resultados de DP y TD de mediciones anteriores. Aplicación: Adecuado para probar cables XLPE, PE, EPR y PILC hasta 100 km. Localización de PD: Localización precisa de las fallas de DP en los cables con una precisión del 1% y una resolución de 0,1 pC por 0,1 m. Sistema completo: En combinación con el equipo de prueba HVA120 o HVA200 (no incluido en el suministro), el PDTD200-2 crea un sistema completo y de pleno valor para un alcance de tensión de salida de 120 a 200 kV. Cumplimiento: El sistema PDTD200-2 cumple con guías como IEEE 400.2 y 400.3 y las normas HD 620, CEI EN 50393, IEC 60270, IEC 60502-2 y sus derivaciones locales. Tensión (onda sinusoidal) - 200 kV, 141 kVrms Capacidad - PD-2 CC - Filtro PD-2 0.75 nF 0.75 nF Rango de velocidad (v/2) - 10 - 150 m/µs Nivel de fondo de PD - < 10 pC Tasa de muestreo - 200 MS/s Tan Delta (resolución / precisión) - 1 x 10-5 / ± 1 x 10-4
