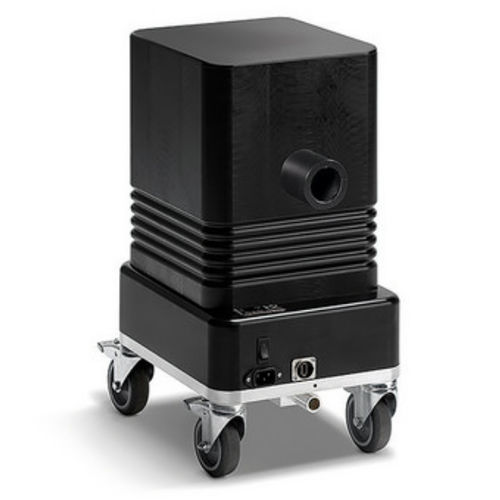

Sistema de medición de descarga parcial PD30-E

móvil

El diagnóstico de los cables de media y alta tensión ofrece la oportunidad de detectar tempranamente las vulnerabilidades, lo que permite llevar a cabo un trabajo de mantenimiento preventivo antes de que el cable falle en servicio. El PD30-E ofrece soluciones portátiles e integradas para el diagnóstico, así como un análisis preciso de los cables, sus uniones y terminaciones. La actuación: El PD30-E combina en un solo dispositivo el filtro de HV junto con el condensador de acoplamiento, lo que lo hace compacto y altamente eficiente al mismo tiempo. Aplicación: Adecuado para probar cables XLPE, PE, EPR y PILC hasta 100 km. Localización de PD: Localización precisa de las fallas de DP en los cables con una precisión del 1% y una resolución de 0,1 pC por 0,1 m. Sistema completo: En combinación con el dispositivo HVA28TD (no incluido en el suministro), el PD30-E crea un sistema completo y de pleno valor para un alcance de tensión de salida de 30 kV. Cumplimiento: El dispositivo PD30-E cumple con la guía IEEE 400.3 y la norma IEC 60270 con sus derivaciones locales. Tensión (onda sinusoidal) - 34 kV, 24 kVrms Capacidad - PD-2 CC - Filtro PD-2 ~ 1 nF ~ 1 nF Rango de velocidad (v/2) - 10 - 150 m/µs Nivel de fondo de PD - < 10 pC Tasa de muestreo - 250 MS/s
