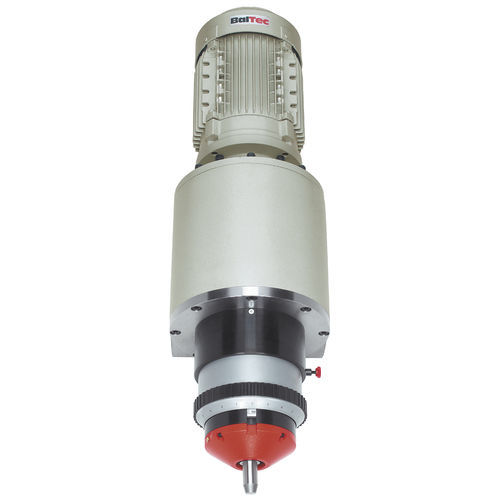

Máquina remachadora radial RNE series

neumática

Modelo RNE231R-HPP Proceso Radial Generación de fuerza Neumático Fuerza de remachado 2.07 kN - 6.20 kN Ø de la pieza/mango 6.00 mm Control de proceso Si Carrera 5.00 mm - 40.00 mm Anchura 154.00 mm Profundidat 187.00 mm Altura 594.00 mm Versión estándar FUERZA REDUCIDA ▪ Fuerza nominal 6,2 kN @ 6 bar (presión de trabajo máxima) ▪ Vástago de remache hasta Ø 6 mm (acero 370 N/mm2) ▪ Carrera del husillo 5 - 40 mm con escala micrométrica de 0,01 mm y límite de carrera mecánico ▪ Peso de la máquina: aprox. 50 kg ▪ Accionamiento electroneumático - alimentación @x@V, @Hz ▪ Husillo con lubricación permanente ▪ Vaso de presión y portaherramientas Rp=@ mm para longitud de herramienta de conformación Ls=@ mm ▪ Color: gris claro RAL 7035 Incluye ▪ HPP-010-181, Control de procesos HPP-25 para 231R, conexiones X1, X2, X3, X20, X21; Las medidas del control de procesos HPP-25 son adicionalmente: (ancho x alto x fondo en mm) 232 x 243 x 581 ▪ Incluye SEI-100-231, sensor de distancia, tipo HPP-25 ▪ Incluido SEI-200-231, Sensores de presión, Tipo HPP-25 ▪ HPP-X4-02, Conexión X4, para parada de emergencia, sin relé bimanual ▪ HPP-X6-01, Conexión X6, seguridad externa / rearme ▪ HPP-X9-01, conexión X9, interfaz PLC con cable, 5m ▪ HPP-045-03, Prolongación del cable del sensor 3 m, longitud total 4 m ▪ SEI-OTH-231, Sensor de posición inicial del husillo superior (TDC) ▪ PNP-HPP-231R, Unidad de servicio neumática y paquete de control neumático para HPP ▪ NZ-039, Lubricación automática con monitor del nivel de grasa del depósito ▪ Accesorios estándar y manual de usuario en el idioma de destino Opciones ▪ HPP-X5-01, Conexión X5 Módulo PVM en HPP (para el control de PNP-PRV-020)
