El automatismo de conexión permite el llenado rápido y simultáneo de botellas de aire comprimido (cilindros) de forma paralela desde un sistema de almacenamiento (acumulador intermedio) y el compresor.
El funcionamiento:
Principalmente, el llenado se lleva a cabo en la botella de almacenamiento conectada al panel de llenado, esto es, el sistema de almacenamiento y el compresor llenan siempre en primer lugar los cilindros de aire respirable en el panel de llenado.
Una vez se hayan llenado por completo, el compresor rellena el sistema de almacenamiento.
Al alcanzar la presión de llenado máxima en el sistema de almacenamiento, el compresor se desconecta de nuevo de forma totalmente automática. En cuanto se conecte la siguiente botella de aire comprimido vacía al panel de llenado, el ciclo de llenado automático comienza de nuevo desde el principio.
El automatismo de conexión desempeña 3 funciones importantes
Llenado previo de las botellas de aire comprimido desde el sistema de almacenamiento mediante la sobrecorriente de aire comprimido. Hasta la compensación de presión.
Llenado de la botella de aire comprimido conectada directamente por el compresor. Hasta alcanzar la presión de llenado de la botella.
Rellenado del sistema de almacenamiento. Hasta alcanzar la presión máxima de almacenamiento

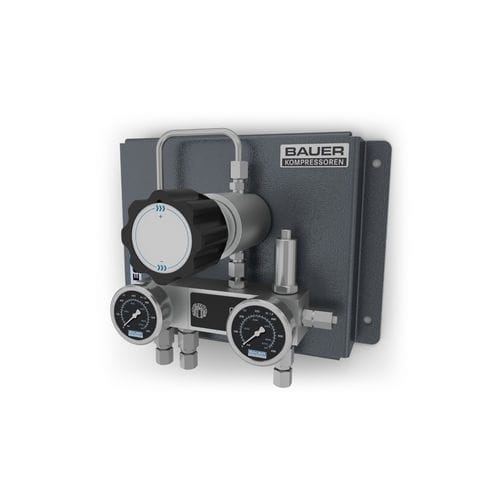

Volumen de suministro
Placa base de acero esmaltada para el montaje en pared
Válvula de mantenimiento de presión
Válvula de retención
Interruptor de presión o sensor de presión en función del control del compresor conectado
Manómetro
