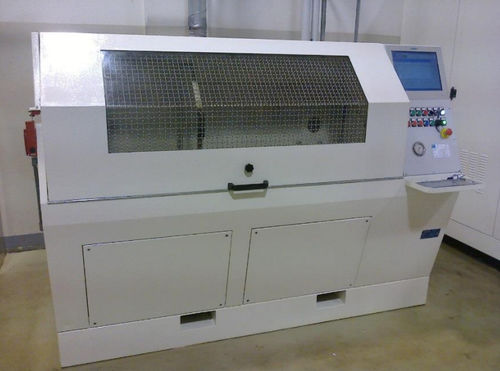

Banco de ensayo de presión pulsada B_21764

automáticocontrolado por PCpara válvulas

El banco de pruebas B_21764 está diseñado para probar componentes como tuberías flexibles o rígidas, accesorios, acoplamientos rápidos, válvulas, masas de chorro, etc. El fluido de prueba es aceite hidráulico. Ciclo de prueba pulsado alternando con ciclo de aclarado de componentes. La máquina con las diferentes opciones es capaz de: - Pruebas de pulso rectangular en el objeto bajo prueba La máquina puede generar un ciclo de prueba de acuerdo con los siguientes estándares con un circuito hidráulico especial: SAEJ343 - ISO18869 - ISO6803 - ISO6605. Un dispositivo de circuito pasa a través del componente bajo prueba en cada ciclo y mantiene su temperatura, que se puede medir con un termómetro de resistencia PT100. El sistema de conexión consta de dos distribuidores, uno fijo y otro deslizante sobre una guía especial. Distancia máxima entre conexiones de colectores: 1600 mm. El ciclo de trabajo de la máquina es el siguiente: • Ajuste del perfil de presión con rampas y fases estacionarias insertando pares de puntos (tiempo de presión). • Fase de llenado y purga • Ciclo de prueba de pulso alternando con ciclo de enjuague de componentes. ESPECIFICACIONES TÉCNICAS: • Prueba de presión: de 5 bar a 100 bar • Tiempo de impulso: desde 0,5 seg. hasta 5 seg. • aceite máx.: 120 C • Despachador de conexión INSTRUMENTACIÓN: • Transmisor de presión f.s. 150 bar, clase 0,25% E.M.
