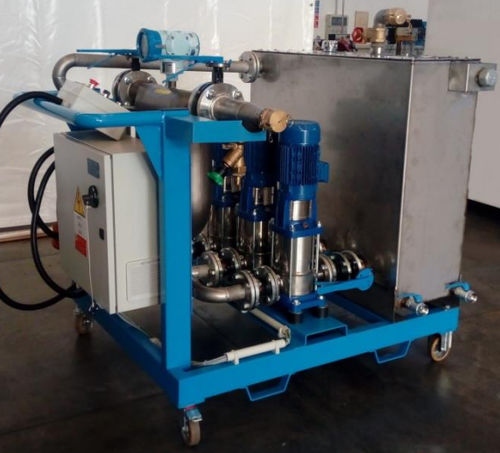

Banco de calibrado y de prueba de caudal B_22910

controlado por ordenadorpara contador de aguapara agua

El banco de pruebas B_22910 ha sido desarrollado para permitir la calibración de la correlación entre un dispositivo de medición maestro y el dispositivo bajo prueba. El líquido de prueba es agua. El técnico: - Conecta el objeto a probar al banco de pruebas a través de mangueras; - Pone en marcha las bombas de agua para alcanzar el punto de consigna; - Ajuste del punto de consigna con válvula dosificadora manual; - guardar los datos del medidor principal y del DUT después de la estabilización de las condiciones de flujo; - Repetir los puntos anteriores para todos los parches de interés. • Caudal másico: 800 ÷ 72000 Kg/h • DP admisible: 3,5 bar INSTRUMENTACIÓN: • caudalímetro: 800 ÷ 120000 Kg/h, Precisión 0,1% Repetibilidad -0.05% EQUIPO DE SEGURIDAD: • Boton de emergencia ENTREGAS: • Eléctrico: 400VAC - 50Hz - 10kW • Aire: 6 bares • Agua (depósito): 480 l DIMENSIONES Y PESO: • Ancho, profundidad, altura: 1350 x 1950 x 1500 mm; • Carga bruta: ~ 430 kg COLOR: • Azul estándar 5015.
