Banco de ensayo para bomba de agua B_22892

de velocidadde funcionamientode potencia

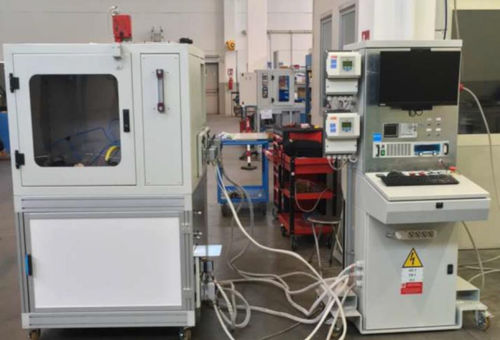

El banco de pruebas B_22892 está diseñado para probar el rendimiento hidráulico de las bombas de agua para vehículos LIN y PWM. Las bombas se alimentan con una mezcla de glicol y agua a diferentes temperaturas para simular las condiciones de trabajo. Es posible operar la bomba a diferentes velocidades o con un perfil de velocidad y regular la presión en el lado de descarga con una válvula de control. Se registran caudal, presión, temperatura, potencia y velocidad. El banco de pruebas está diseñado para: • Bandera de prueba con control de temperatura del agua • Panel de control con gabinete eléctrico Los siguientes elementos se pueden controlar a través de la pantalla táctil HMI: • Caudal, presión y temperatura del agua • Tiempo de prueba y perfil de pasos de prueba • Presión: 2 bar (máx.) • Caudal: 400 ± 2 l/min (máx.) • Temperatura: 90 ± 2°C (máx.) INSTRUMENTACIÓN: • caudalímetro: 0 ÷ 200 l/min; 0,2% de precisión • Transmisor de presión: 0 ÷ 2 bar, precisión 1,7x10-4% • Transmisor de temperatura: 0 ÷ 120 °C, cl AAA EQUIPO DE SEGURIDAD: • Bloquee las puertas abiertas • Área de prueba con cubiertas metálicas contra disparos • Botón de seta de emergencia • Parada de prueba en caso de fallo de un componente, fuga de aceite o aviso de banco de pruebas
