Banco de ensayo de caudal B_23201

controlado por ordenadorpara válvulaspara la industria aeroespacial

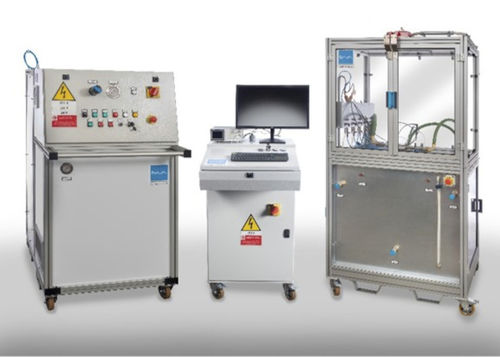

El banco de pruebas B_23201 está diseñado para la caracterización de válvulas u otros componentes fluidodinámicos utilizados en la industria aeroespacial, utilizando como fluido una mezcla agua/glicol. La máquina es capaz de realizar: • pruebas de mantenimiento de caudal y/o presión; • examen de prueba. Mediante un circuito hidráulico específico, esta máquina es capaz de generar un ciclo de prueba consistente en mantenimiento y rampas de presión controladas de acuerdo con las siguientes normas: SAEJ343 - ISO18869 - ISO1402 - PED. Esencialmente, el banco consta de tres carros: • Unidades de generación de flujo; • unidad de prueba de componentes; • Consola DAS. • Todas las operaciones están controladas por la consola de control, que también incorpora la adquisición de datos DAS y el registro de informes de prueba. El sistema de conexión consta de dos (o más, bajo pedido) conductos flexibles de impulsión que conducen el fluido al componente a ensayar y uno de retorno. 5 transductores de presión relativa, 2 transductores de presión diferencial, 2 caudalímetros y 2 sensores de temperatura, con señal adquirida, permiten la detección de las curvas características del componente bajo prueba. El banco de pruebas cumple con los requisitos de la Industria 4.0 y le permite: • interfaz con software externo para obtener información sobre el estado del banco y realizar operaciones de control y gestión del mismo; • aprovechar el servicio de asistencia remota de los técnicos de BAVA; • controlar remotamente el banco, compatible con los permisos de la red corporativa
