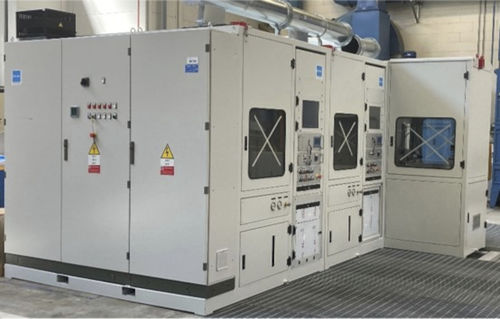

Banco de ensayo vibración B_22603

controlado por ordenadorde cajas de velocidadespara la industria aeronáutica

El banco de pruebas B_22603 está diseñado para pruebas de final de producción en 3 tipos de cajas de cambios accesorias para helicópteros. Cada estación realiza pruebas de lavado con el AGBx en rotación, sin carga para el RHAGB y LHAGB, mientras que en el FAGB se puede aplicar una carga ligera para evitar el aleteo de los engranajes. El banco consta de 4 estaciones independientes: • 3 para probar los AGBx en rotación y sus vibraciones; • 1 para proceder a la protección con aceite de inhibición al final del ensayo. Cada estación de prueba está equipada con: • Compartimento de prueba y circuito de aceite con calentador dedicado; • Consola de regulación; • Sistema Wintek® para medir vibraciones inducidas; • Panel táctil de PC equipado con software de gestión. La estación de prueba dedicada al AGB cerrado también está equipada con: • freno de corrientes de Foucault; • controlador pilotado con driver Labview®. La estación de inhibición está equipada con: • Compartimento de inhibición y circuito de aceite con calentador dedicado; • Consola de regulación y control; • Manipulador Dalmec®. DATOS TÉCNICOS: • Petróleo: OTAN O-155 • Presión: 500 kPag (máx) • Caudal: 5± 0,1 lpm (máx) • Temperatura: 120± 3 °C (máx) • Velocidad de rotación: 1900 rpm L, R agb (máx) 3100 rpm F agb (máx) INSTRUMENTACIÓN: • Caudalímetros: 378,5÷ 3785 mlpm, precisión ±0,25% f-s; • Sensores de presión: 0÷ 600 kPag, precisión ±0,4% f-s; • Sensores de temperatura: 0 ÷120 °C, PT100 cl. AAA, 0 ÷240 °C, tcK, ANSI MC96.1; • Tacómetros: 0,034 ÷30 kHz; • Acelerómetros: ±5000 m/s2. DISPOSITIVOS DE SEGURIDAD: • Paneles entrelazados • Botones y módulos de emergencia • Presostatos de seguridad • Termostatos de seguridad
