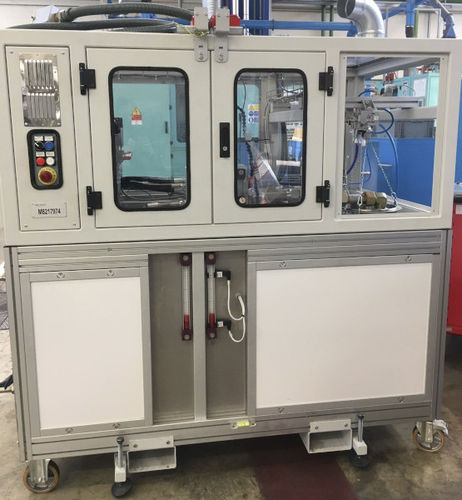

Banco de ensayo de caudal B_22861

controlado por ordenadorpara bomba de aceite

El carro B_222861 está equipado para la prueba de la Bomba RACER. Para su funcionamiento el carro es complementarios a otros bancos de ensayo existentes, a los que sí interfaz hidráulica y eléctrica. El carro realiza pruebas de lavado en la bomba lubricación de una sola etapa de entrega del GBx CORREDOR. El ciclo de prueba está completamente dirigido por PC residentes en los escritorios de los maestros y requiere periódicamente confirmaciones del operador. El propósito es medir el flujo de entrega de la bomba y la cantidad de aceite drenado de él. El carro consta de: • compartimento de prueba en el que viene el componente bajo prueba montado en el motor hidráulico, necesario para su rotación, y a la interfaz que simula la envolvente del GBx; • un compartimento inferior incluye todo el sistema hidráulico necesario para el funcionamiento y también para el control carga hidráulica pasiva (prueba funcional a carga). Una consola, externa al mostrador, permite la completo control, así como el alivio y la registro de parámetros funcionales. DATOS TÉCNICOS: • Aceite: MIL-L-23699 • Volumen: 50 l • Temperatura: 15 ° ÷130 ° C [± 3 ° C] • Presión: 1000 kPa • Caudal: 0 ÷ 16 lpm • Líneas de medición de aceite: 2 • Velocidad de rotación de la bomba bajo prueba: 5085 rpm INSTRUMENTACIÓN: • Caudalímetro 1,7 ÷71,92 lpm, precisión ± 0,05% fondo de escala • Sondas de temperatura PT100 (2), cl. B. • Sensores de presión 0 ÷2000 kPag [±0,4 • Célula de carga 0 ÷200 N, C3 DISPOSITIVOS DE SEGURIDAD: • Paneles entrelazados • Inhibición del contador con caudal cero • Botón y módulos de emergencia • Presostatos de seguridad • Termostatos de seguridad FUENTE DE ALIMENTACIÓN: • Eléctrico: 24 Vcc, 10 A
