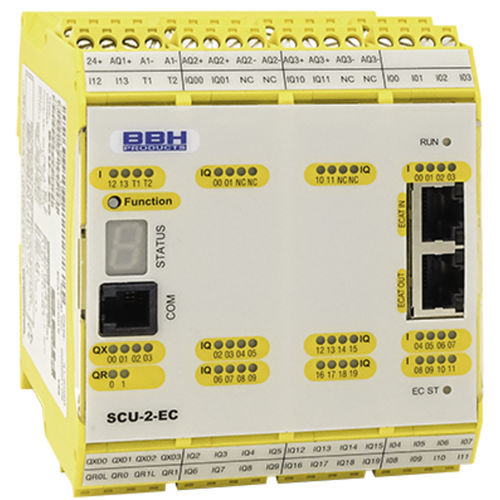

Módulo maestro digital SCU-2-EC

EtherCATcon entradas digitales de seguridadcon salida de relé

Unidad maestra FSoE abierta, programable y configurable para el funcionamiento en redes EtherCAT 14 entradas digitales seguras hasta 20 E/S digitales seguras 2 salidas reales Tarea de canal rápida con tiempo de respuesta garantizado de 4 ms Fácil integración de accionamientos seguros (Safe Drive Profile) Control de seguridad adecuado hasta PL e (EN ISO 13849-1) o SIL3 (IEC 61508) Opcional: módulo cinemático, pila esclava PROFIsafe- / FSoE Interfaz de bus de campo basada en Ethernet, segura / no segura Tarjeta de memoria para programa de seguridad Características del módulo Conexión de hasta 32 módulos esclavos FSoE Procesamiento lógico seguro de señales de entrada, salida, estado y activación Programación y parametrización sencillas y transparentes en el entorno EtherCAT a través de SafePLC2 Tiempo de respuesta rápido con tarea de canal rápida integrada con tiempo de procesamiento garantizado de 4 ms Posibilidad de supervisión de accionamientos centralizada o descentralizada Conjunto completo de supervisión de accionamientos para ejes individuales y ejes calculados (basado en función cinemática) Comunicación de datos determinista temporal y procesamiento para funciones seguras de posición y velocidad mediante sensor distribuido / ejes múltiples Perfiles específicos para el intercambio de datos de proceso y la parametrización central que pueden adaptarse al convertidor / fabricación Comunicación cruzada segura (SMMC: Safe Master-Master Communication) para el intercambio de datos entre maestros FSoE a través de EAP Almacenamiento de parámetros seguros en la unidad maestra SCU Visualización de estado codificada mediante pantalla frontal de 7 segmentos y LED de estado Botón multifunción (Quit, Start, Reset), en la parte frontal
