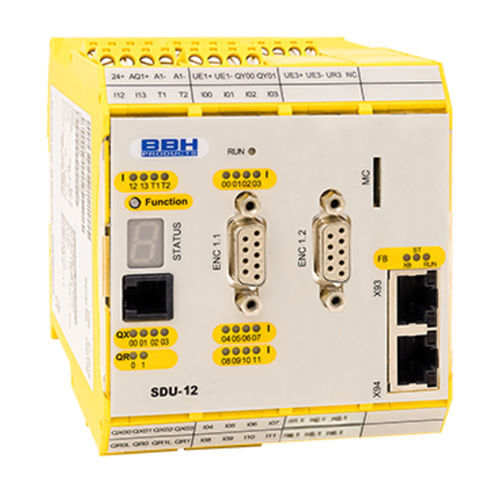

Módulo E/S digital SDU-12

EtherCATTTLcon salida de relé

Módulo esclavo FSoE para velocidad y posición seguras de 1 eje para su posterior evaluación en un módulo maestro FSoe 14 entradas digitales seguras Hasta 4 salidas digitales seguras 5 interfaces de encoder 2 salidas de relé, 2 salidas de pulsos 2 salidas auxiliares Controlador de seguridad apto hasta PL e (EN ISO 13849-1) o SIL3 (IEC 61508) Tarjeta de memoria para programa de seguridad Características del módulo Montaje seguro descentralizado del eje para el entorno EtherCAT Detección segura de la velocidad y la posición de un eje Tiempo de respuesta rápido con Fast Channel Task integrado con tiempo de procesamiento garantizado de 2 ms Funciones completas de seguridad relativas a la velocidad y la posición para la supervisión de accionamientos IEC 61800-5-2 integradas en fi rmware Supervisión de la velocidad Supervisión de revoluciones Supervisión de parada Supervisión del sentido de giro Dimensión incremental segura Supervisión de parada de emergencia Supervisión de la posición Supervisión del rango de posición Supervisión del rango de tendencia Supervisión de la posición objetivo Salidas de impulsos para la detección de cortocircuitos cruzados de señales de entrada digitales Salidas de relé supervisadas para funciones relevantes para la seguridad Salidas de semiconductor seguras conmutables pn-, pp-switching para funciones relevantes para la seguridad Parametrización orientada al plan de funciones Gestión de parámetros para módulos de ampliación en el aparato base Amplias funciones de diagnóstico integradas Indicación de estado codificada mediante display frontal de 7 segmentos y LED de estado Permite la conexión de 2 codificadores rotatorios por eje ( SSI, SinCos, TTL, Proxy) la 2ª interfaz de codificador también admite HTL (200 kHz), SinCos High-Resolution y Resolver
