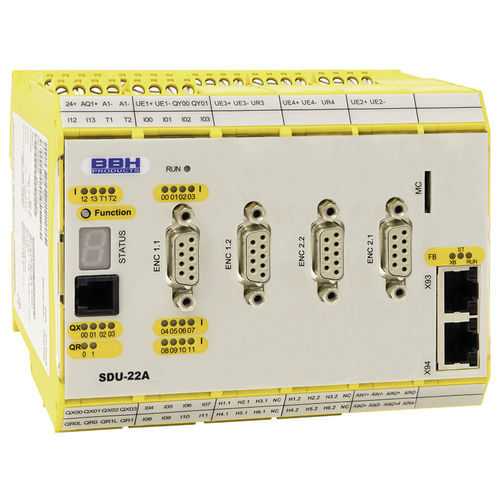

Módulo E/S digital SDU-22A series

analógicoEtherCATTTL

Módulo esclavo FSoE con opción analógica para la detección segura de velocidad y posición de hasta 2 ejes, para su posterior evaluación en un módulo maestro FSoE 14 entradas digitales seguras 4 salidas de semiconductor de conmutación pp seguras - conmutables a 2 salidas pn seguras 8 interfaces de codificador (SSI, SINCOS, TTL, sensor de proximidad HTL; 2. La interfaz de codificador también admite HTL con 200 kHz, SinCos HighResolution y resolver) 2 entradas analógicas seguras (entradas de corriente) 2 salidas de relé 2 Salidas de impulsos (reloj) 2 salidas auxiliares Control de seguridad adecuado hasta PL e según EN ISO 13849-1 e IEC 61508 / SIL 3 Ranura de tarjeta de memoria para programa de seguridad Características del módulo Montaje seguro descentralizado de ejes para el entorno EtherCAT Detección segura de velocidad y posición de hasta dos ejes Tiempo de respuesta rápido con Fast Channel Task integrado con tiempo de procesamiento garantizado de 2 ms Funciones de seguridad completas relacionadas con la velocidad y la posición para la supervisión de accionamientos IEC 61800-5-2 integradas en el firmware Supervisión de la velocidad Supervisión de RPM Supervisión de parada Supervisión del sentido de giro Dimensión incremental segura Supervisión de parada de emergencia Supervisión de la posición Supervisión del rango de posición Supervisión del rango de tendencia Supervisión de la posición objetivo Salidas de impulsos para la detección de cortocircuitos cruzados de señales de entrada digitales Supervisión de contactos externos de los dispositivos de conmutación conectados (EMU) Salidas de relé supervisadas para funciones relevantes para la seguridad Salidas de semiconductor seguras conmutables pn-, pp-switching para funciones relevantes para la seguridad Parametrización orientada al plan de funciones Gestión de parámetros para módulos de ampliación en el aparato base
