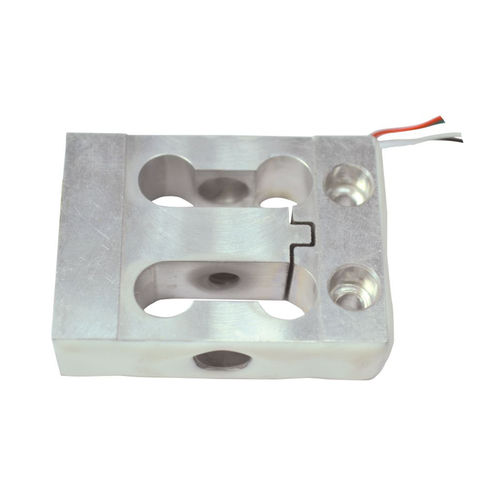

Célula de carga de flexión UG61

tipo vigade galga extensométricaalta sensibilidad

Los transductores de fuerza de la serie UG cuentan con una estructura protegida contra sobrecargas que se ha desarrollado para medir las fuerzas en las que la sobrecarga es inevitable en las aplicaciones. Basado en la tecnología de galgas extensométricas de precisión de BCM SENSOR, el transductor de fuerza de la serie UG funciona según el principio de viga de flexión con una capacidad de medición desde 3N hasta un máximo de 2000N. Los transductores pueden fabricarse en aleación de aluminio (modelo UG61) o en acero inoxidable 17-4ph (modelo UG91). El transductor de fuerza de la serie UG se ha desarrollado como contrapartida del transductor de fuerza de la serie UF de BCM, que carece de protección contra sobrecarga. Las dos series pueden instalarse en posición vertical u horizontal. Cuando el transductor se instala en posición vertical, la barra de flexión puede tirarse hacia abajo o hacia arriba, dependiendo de la dirección de la fuerza que se desee medir. Por lo tanto, tanto la serie UF como la serie UG están diseñadas para transductores de fuerza simétricos y son capaces de medir, tras su instalación, las dos fuerzas direccionales en aplicación.
