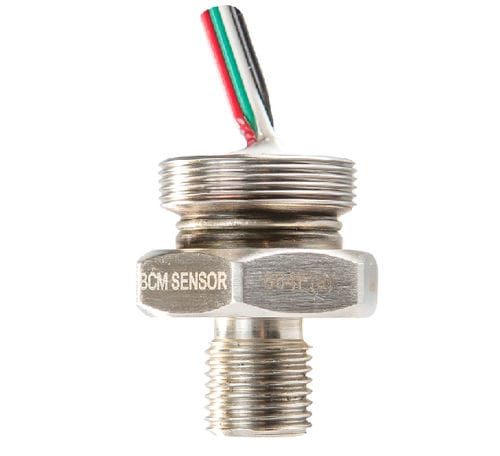

Sensor de presión relativa 664F(C)

de galga extensométricaanalógicoroscado

El sensor de presión (PS) modelo 664F(c) presenta una estructura monobloque, es decir, su diafragma y carcasa están mecanizados a partir de una sola pieza de acero inoxidable. Esta característica puede evitar el uso de cualquier junta tórica en el interior del PS y aumenta drásticamente la fiabilidad del PS. La carcasa del sensor y el diafragma forman una estructura de cavidad interior. Todos los materiales de la cavidad interior son de acero inoxidable 17-4PH y están en contacto directo con el medio de presión. Al igual que el 664F(f), el 664F(c) PS tiene una galga extensométrica de lámina metálica (por ejemplo, galga extensométrica de diafragma tipo BCM KA) adherida a su diafragma para formar el circuito de puente de Wheatstone. Gracias a la galga extensométrica de lámina metálica, la PS de la serie 664F tiene un efecto de temperatura más bajo entre todas las PS de BCM SENSOR. Para adaptarse a diferentes aplicaciones de presión, la carcasa de la PS 664F(c) puede personalizarse para disponer de una variedad de roscas (por ejemplo, G1/4) y hexágonos (por ejemplo, SW27) para la instalación mecánica de esta PS. Se dispone de diversas señales de salida, por ejemplo, señal mV/V directamente desde el circuito de puente Wheatstone, señal ratiométrica de 10%~90%Vs, o señal digital de protocolos I2C o SPI a través de un SSC (acondicionador de señal del sensor) que se fija en la parte trasera de la PS. El 664F(c) PS se utiliza principalmente para construir transmisores de presión añadiendo un SSC en su parte trasera, una carcasa para el SSC a través de sus roscas M24x1 y un conector tanto para la fuente de alimentación como para la salida de señal.
