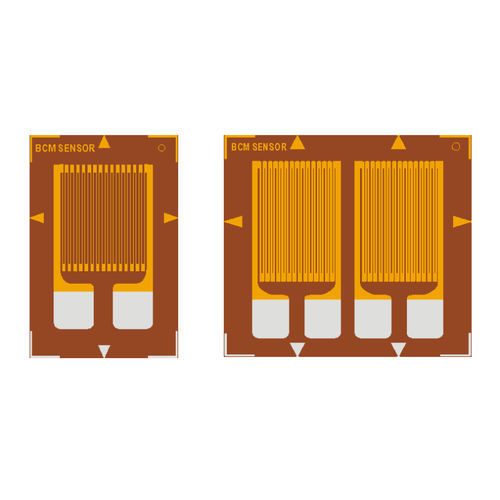

Galga extensiométrica resistiva

de resistencialinealde una rejilla

Las galgas extensométricas lineales BCM SENSOR se han desarrollado especialmente para la fabricación de transductores de fuerza de precisión que emplean el principio de funcionamiento de la viga de flexión. Para esta aplicación específica, las galgas extensométricas lineales están compensadas en temperatura y fluencia, y pueden ser encapsuladas o de cara abierta según los requisitos. Las galgas karma pueden fabricarse con compensación del módulo efectivo (EMC). Las galgas EMC se utilizan sobre todo para fabricar transductores de fuerza de bajo coste, ya que con las galgas EMC los fabricantes pueden eliminar el uso de resistencias de compensación y conseguir la compensación de sensibilidad. Para la compensación de fluencia, existen 18 códigos de fluencia: "N10, N9, N8, ..., O, ..., P5, P6, P7″. El "N10" es el código de fluencia más negativo, mientras que el "P7″ es el más positivo. La "O" corresponde a un código de fluencia moderada. Para una galga extensométrica específica, consulte su código de fluencia disponible debajo de sus dimensiones en la "Opción *9″ de las páginas siguientes. Para un código de fluencia personalizado, consulte con BCM SENSOR. Para obtener más información sobre la compensación de autotemperatura (STC), la compensación de fluencia y la EMC de las galgas extensométricas, consulte los artículos correspondientes respectivamente en el sitio web de BCM SENSOR. Material de soporte - resina fenólica modificada (F), resina de poliimida modificada (I), polieterketona laminada (B), poliimida laminada avanzada (A), poliimida laminada (L) Temperatura de trabajo -30~+80°C para el soporte F, -85~+150°C para el soporte I, -45~+150°C para el soporte B, -195~+200°C para el soporte A, -55~+150°C para el soporte L Tolerancia de resistencia - <±0.1% Dispersión del factor de calibre - 10^7 a 1000µε
