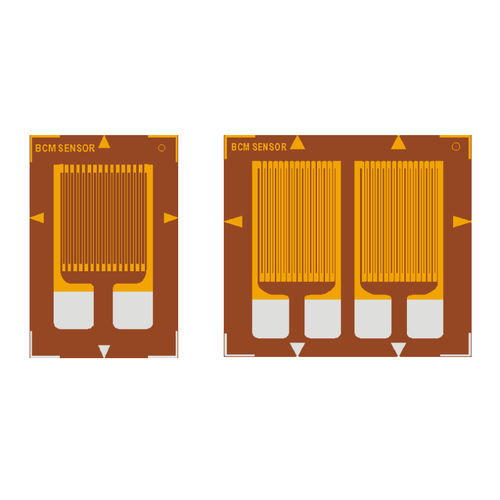

Galga extensiométrica resistiva

linealde dos rejillas paralelasde una rejilla

Las galgas extensométricas lineales de BCM SENSOR están especialmente desarrolladas para la fabricación de transductores de fuerza de precisión que emplean el principio de funcionamiento de la viga de flexión. Para esta aplicación específica, las galgas extensométricas lineales están compensadas por la temperatura y la fluencia, y pueden ser encapsuladas o de cara abierta según los requisitos. Las galgas karma pueden fabricarse con compensación de módulo efectivo (EMC). Las galgas EMC se destinan sobre todo a la fabricación de transductores de fuerza de bajo coste, ya que con las galgas EMC los fabricantes pueden eliminar el uso de resistencias de compensación y lograr la compensación de la sensibilidad. Para la compensación de fluencia, existen 18 códigos de fluencia: "N10, N9, N8, ..., O, ..., P5, P6, P7″. El "N10" es el código de fluencia más negativo, mientras que el "P7″ es el más positivo. La "O" representa un código de fluencia moderado. Para una galga extensométrica específica, encuentre su código de fluencia disponible debajo de sus dimensiones en la "Opción *9″ de las páginas siguientes. Para un código de fluencia personalizado, consulte a BCM SENSOR. Para obtener más información sobre la compensación de autotemperatura (STC), la compensación de fluencia y la EMC de las galgas extensométricas, consulte los artículos correspondientes respectivamente en el sitio web de BCM SENSOR.
