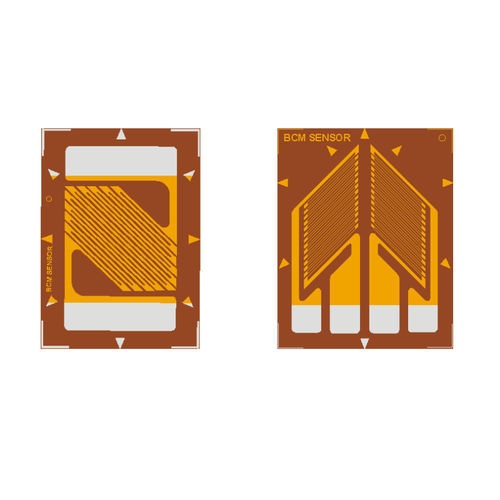

Galga extensiométrica de cizallamiento de dos rejillas AB

biaxial de dos rejillasflexiblemedida de fuerza

Las galgas extensométricas BCM SENSOR se han desarrollado especialmente para la fabricación de transductores de fuerza y par de precisión que emplean el principio de funcionamiento de la viga de cizallamiento. Para esta aplicación específica, las galgas extensométricas de cizallamiento están compensadas por la temperatura y la fluencia, y pueden ser encapsuladas o abiertas según las necesidades. Las galgas karma pueden fabricarse con compensación de módulo efectivo (EMC). Las galgas EMC se destinan principalmente a la fabricación de transductores de fuerza de bajo coste, ya que con las galgas EMC los fabricantes pueden eliminar el uso de resistencias de compensación y conseguir la compensación de la sensibilidad. Para la compensación de fluencia, existen 18 códigos de fluencia: "N10, N9, N8, ..., O, ..., P5, P6, P7″. El "N10" es el código de fluencia más negativo, mientras que el "P7″ es el más positivo. La "O" representa un código de fluencia moderado. Para una galga extensométrica específica, consulte su código de fluencia disponible debajo de sus dimensiones en la "Opción *9″ de las páginas siguientes. Para un código de fluencia personalizado, consulte a BCM SENSOR. Para obtener más información sobre la compensación de autotemperatura (STC), la compensación de fluencia y la EMC de las galgas extensométricas, consulte los artículos correspondientes respectivamente en el sitio web de BCM SENSOR.
