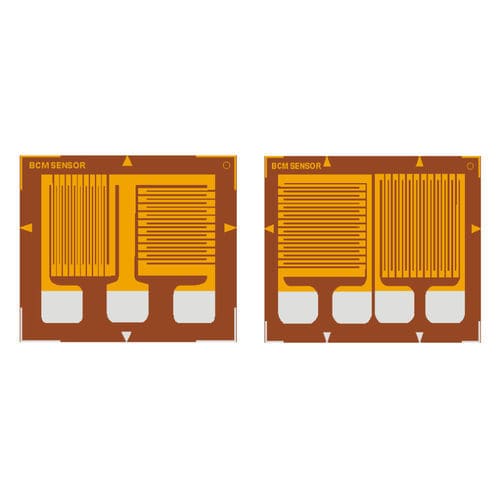

Galga extensiométrica resistiva BB series

de tipo rosetabiaxial de dos rejillasde dos rejillas

Las galgas extensométricas o rosetas T de BCM SENSOR del tipo 90° están especialmente desarrolladas para la fabricación de células de carga de columna que emplean el principio de funcionamiento en columna. Para esta aplicación específica, las galgas extensométricas de 90° están compensadas por la temperatura y la fluencia, y pueden ser encapsuladas o abiertas según las necesidades. Las galgas karma pueden fabricarse con compensación de módulo efectivo (EMC). Las galgas EMC se destinan principalmente a la fabricación de transductores de fuerza de bajo coste, ya que con las galgas EMC los fabricantes pueden eliminar el uso de resistencias de compensación y conseguir la compensación de la sensibilidad. Para la compensación de fluencia, existen 18 códigos de fluencia: "N10, N9, N8, ..., O, ..., P5, P6, P7″. El "N10" es el código de fluencia más negativo, mientras que el "P7″ es el más positivo. La "O" representa un código de fluencia moderado. Para una galga extensométrica específica, consulte su código de fluencia disponible debajo de sus dimensiones en la "Opción *9″ de las páginas siguientes. Para un código de fluencia personalizado, consulte a BCM SENSOR. Para obtener más información sobre la compensación de autotemperatura (STC), la compensación de fluencia y la EMC de las galgas extensométricas, consulte los artículos correspondientes respectivamente en el sitio web de BCM SENSOR.
