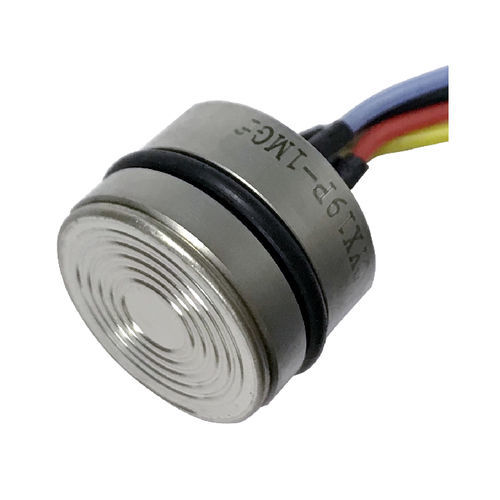

Sensor de presión relativa 101B(a19F)

absolutapiezorresistivoanalógico

El sensor de presión (PS) modelo 101B(a19F) está diseñado con un diafragma completamente enrasado en su parte frontal. En comparación con el diafragma del 101B(a19G) PS, el 101B(a19F) no presenta ningún borde elevado en su diafragma. Esta característica es especialmente útil cuando el PS mide la presión de un medio de presión pegajoso, como la pasta viscosa, o de un medio de presión que contiene partículas sólidas, como el agua desperdiciada. El diafragma completamente enrasado aporta al PS 101B(a19F) ventajas cuando el PS se utiliza para constituir conjuntos de sensores bidimensionales o tridimensionales, que se suelen utilizar para medir la distribución de la presión en el espacio pertinente de los líquidos. Tanto su diafragma como su carcasa están hechos de acero inoxidable 316L. Por lo tanto, el PS 101B(a19F) puede medir presiones de medios de presión corrosivos y/o conductores siempre que el medio sea compatible con el acero inoxidable 316L. Al igual que el 101B(a19G), el 101B(a19F) PS tiene un troquel de sensor de presión piezoresistivo integrado dentro del PS y su cápsula está llena de aceite no compresivo. Se dispone de una variedad de señales de salida, por ejemplo, señal mV/V directamente desde el circuito de puente de Wheatstone, señal ratiométrica de 10%~90%Vs, o señal digital de protocolos I2C o SPI a través de un SSC que se fija en la parte trasera del PS.
