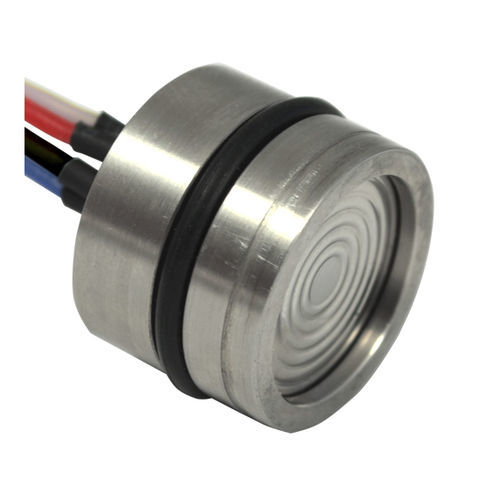

Sensor de temperatura Pt100 101PT(A19G)

de resistenciaanalógicopatrón

Para medir simultáneamente la presión y la temperatura del medio a presión en el mismo punto, se ha desarrollado el sensor de presión y temperatura (PTS) modelo 101PT(a19G) a partir de un sensor de presión. Este PTS se fabrica como PTS analógico o PTS digital, dependiendo de si lleva integrado un sensor de temperatura o un ASIC digital. Cubre un amplio rango de medición de presiones de 0,1bar a 1000bar, con referencia de presión manométrica (relativa), absoluta o manométrica sellada. Mientras tanto, puede medir las temperaturas del medio en su rango de funcionamiento de -40°C a +125°C si se trata del PTS analógico o de -40°C a +85°C si se trata del PTS digital. Cuando se fabrica como STP analógico, su salida de presión es una señal mV/V resultante de un circuito de puente de Wheatstone, mientras que su salida de temperatura procedente del sensor de temperatura integrado es un cambio de resistencia en Ohmios de un Pt100, o una señal mV de un diodo térmico. Esta señal de salida del sensor de temperatura puede utilizarse no sólo para detectar las temperaturas del medio, sino también para compensar adicionalmente la temperatura de las señales de presión mediante Buyer. Cuando se fabrica como el STP digital, sus salidas de presión y temperatura son todas señales digitales de I2C o SPI, resultantes del ASIC digital. Una de las aplicaciones más comunes de este PTS es integrarlo en una carcasa a medida del cliente para formar un PTS personalizado, con el fin de facilitar las mediciones de presión y temperatura del medio a presión simultáneamente en el mismo punto.
