Transmisor de presión relativa 664F(F)

de membranaanalógicotórico

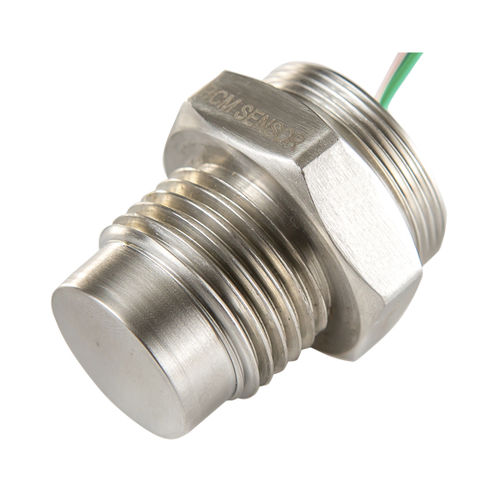

El sensor de presión (PS) modelo 664F(f) incorpora un diafragma rasante. Esta característica es especialmente útil cuando el PS mide la presión de un medio de presión pegajoso, como la pasta viscosa, o de un medio de presión que contiene partículas sólidas, como el agua residual. El diafragma está soldado junto con la carcasa del sensor para evitar cualquier junta tórica dentro del PS para una mayor fiabilidad del PS. Al igual que el 664F(c), el PS 664F(f) tiene una galga extensométrica de lámina metálica (por ejemplo, galga extensométrica de diafragma tipo BCM KA) adherida a su diafragma para formar el circuito de puente de Wheatstone. Gracias a la galga extensométrica de lámina metálica, el PS de la serie 664F tiene un efecto de temperatura más bajo entre todos los PS de BCM SENSOR. Se dispone de una variedad de señales de salida, por ejemplo, señal mV/V directamente desde el circuito de puente de Wheatstone, señal ratiométrica de 10%~90%Vs, 0~5V, o señal digital de protocolos I2C o SPI a través de un SSC (acondicionador de señal de sensor) que se fija en la parte trasera del PS. El 664F(f) PS se utiliza principalmente para construir transmisores de presión añadiendo un SSC en su parte trasera, una carcasa para el SSC a través de sus roscas M24x1 y un conector para la fuente de alimentación y la salida de señal.
